泰克示波器作为电子测量领域的领先产品，其强大的功能和便捷的操作方式，使其成为研究、开发和测试不可或缺的工具。其中，波形电压频率的测量是示波器最基础且重要的功能之一。本文将详细介绍泰克示波器如何测量波形电压频率，并针对不同类型的波形和应用场景提供相应的测量方法和技巧。

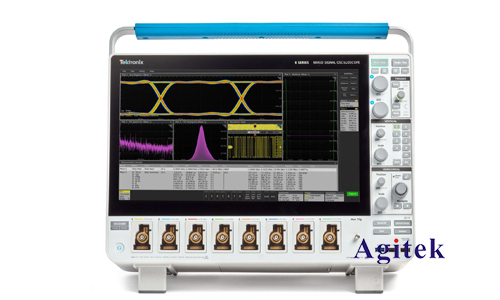

　　一、示波器基础知识

　　1.示波器原理:示波器通过将输入信号转换为电压信号，然后使用电子束在屏幕上绘制出电压信号随时间变化的图形，从而直观地显示信号的波形特征。

　　2.示波器关键参数:

　　带宽(Bandwidth):示波器可以测量信号的最高频率，通常以MHz或GHz表示。

　　采样率(Sampling Rate):示波器每秒可以采集信号的样本数量，通常以MSa/s(百万样本每秒)表示。

　　垂直分辨率(Vertical Resolution):示波器在垂直方向上显示信号的精度，通常以位数表示。

　　水平分辨率(Horizontal Resolution):示波器在水平方向上显示信号的时间分辨率，通常以秒或毫秒表示。

　　二、泰克示波器测量波形电压频率的常见方法

　　1.直接测量法:

　　使用频率计(Frequency Counter):大多数泰克示波器内置频率计功能，可以通过直接测量波形周期来计算频率。

　　方法步骤:

　　连接被测信号到示波器输入通道。

　　在示波器界面选择频率测量功能。

　　调整示波器的时间刻度和触发设置，确保波形稳定显示。

　　频率计将直接显示测量的频率值。

　　适用范围:适用于周期性信号，例如正弦波、方波等。

　　2.频率计测量法(Frequency Counter Method):

　　使用示波器自带的频率计功能，通过测量信号周期来计算频率。

　　方法步骤:

　　将被测信号连接到示波器输入通道。

　　在示波器界面选择频率计功能。

　　调整示波器的时间刻度和触发设置，确保波形稳定显示。

　　频率计将直接显示测量的频率值。

　　适用范围:适用于周期性信号，例如正弦波、方波等。

　　3.傅里叶变换分析法(FFT Analysis):

　　使用示波器内置的FFT分析功能，通过对信号进行傅里叶变换，获取信号的频谱信息。

　　方法步骤:

　　将被测信号连接到示波器输入通道。

　　在示波器界面选择FFT分析功能。

　　调整示波器的时间刻度和触发设置，确保波形稳定显示。

　　FFT分析结果将在屏幕上显示，其中峰值频率即为信号的主要频率。

　　适用范围:适用于复杂信号，例如含有多个频率成分的信号，可以用于识别信号中的谐波和噪声成分。

　　4.时间测量法(Time Measurement Method):

　　通过测量波形周期，并使用公式f=1/T计算频率。

　　方法步骤:

　　将被测信号连接到示波器输入通道。

　　在示波器界面选择时间测量功能。

　　使用示波器上的光标或测量工具测量两个相邻波峰或波谷之间的距离，即波形周期。

　　将测量的周期值代入公式f=1/T计算频率。

　　适用范围:适用于周期性信号，例如正弦波、方波等。

　　三、测量误差分析

　　示波器测量波形频率存在一定的误差，主要来源包括：

　　示波器带宽:示波器带宽限制了其可以测量的最高频率。

　　采样率:示波器采样率限制了其对信号的捕捉精度。

　　时间刻度精度:示波器时间刻度的精度也会影响频率测量结果。

　　信号噪声:信号中存在的噪声会影响频率测量结果。

　　四、提高测量精度的技巧

　　1.选择合适的示波器:根据被测信号的频率范围和精度要求选择合适的示波器型号。

　　2.正确设置示波器参数:根据信号的特点调整示波器的时间刻度、触发设置和垂直灵敏度等参数，确保波形稳定显示。

　　3.降低噪声干扰:使用屏蔽线缆连接信号源和示波器，避免外部噪声干扰信号。

　　4.使用测量工具:示波器上的测量工具，例如光标和测量工具，可以帮助提高测量精度。

　　5.重复测量多次:多次测量并取平均值可以降低测量误差。

　　泰克示波器提供多种方法测量波形电压频率，包括直接测量法、频率计测量法、傅里叶变换分析法、时间测量法等。选择合适的测量方法和技巧，可以有效提高测量精度，满足不同应用场景的需求，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
