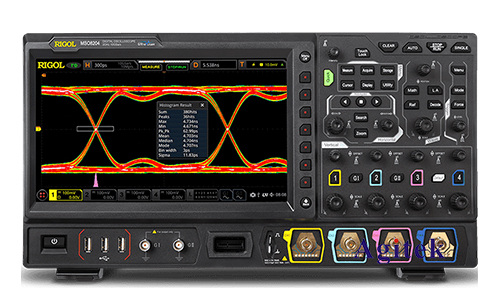

晶振，即石英晶体谐振器，是现代电子设备中不可或缺的计时元件。在各种电路板中，晶振通常被用来提供稳定的时钟信号。为了观察晶振的工作状态，验证其频率和波形，使用示波器进行测试是必不可少的。本文将以普源示波器为例，详细介绍如何显示晶振信号，并提供一些常见的操作技巧和问题解答。

　　一、准备工作

　　1.连接示波器和被测电路：

　　将示波器的探头连接到电路板上的晶振引脚。通常，晶振有两个引脚，分别对应输入和输出信号。

　　选择合适的探头阻抗，一般情况下，1x探头阻抗最为常用。

　　2.设置示波器参数：

　　通道选择：将探头连接的通道设置为示波器的通道1或通道2。

　　耦合方式：选择DC耦合模式，以确保能够观察到晶振信号的直流分量。

　　时间刻度：根据晶振频率选择合适的时间刻度，以确保能够完整地观察到一个周期或多个周期的波形。通常，晶振频率在几兆赫兹到几十兆赫兹之间，因此时间刻度应设置在毫秒或微秒级别。

　　电压刻度：根据晶振信号的幅度选择合适的电压刻度，以确保能够清晰地观察到信号波形。

　　3.触发设置：

　　触发源：选择通道1或通道2作为触发源，即根据晶振信号的上升沿或下降沿触发示波器扫描。

　　触发模式：选择边沿触发模式，以确保示波器能够稳定地捕捉到晶振信号。

　　触发电平：设置合适的触发电平，以确保示波器能够在合适的电压位置触发扫描。

　　二、显示晶振信号

　　完成以上设置后，即可在示波器屏幕上观察到晶振信号波形。需要注意的是，晶振信号通常是方波，其波形应呈现出清晰的上升沿和下降沿，并且频率应该与晶振的标称频率一致。

　　三、测量晶振频率

　　1.使用示波器的频率测量功能：

　　选中示波器屏幕上显示的晶振信号波形。

　　使用示波器上的频率测量功能，即可在屏幕上显示出该信号的频率值。

　　2.利用时间刻度计算频率：

　　观察波形，确定一个完整周期的时长。

　　通过时间刻度，计算出该周期的具体时间长度。

　　使用公式频率=1/周期时长，即可得到晶振频率。

　　四、常见问题解答

　　1.示波器上无法显示晶振信号：

　　检查探头连接是否牢固。

　　检查示波器通道设置是否正确，例如耦合方式、时间刻度和电压刻度。

　　检查电路板上的晶振是否工作正常。

　　检查晶振的频率是否在示波器的带宽范围内。

　　2.示波器上显示的波形不稳定：

　　检查触发设置是否正确，例如触发源、触发模式和触发电平。

　　降低时间刻度，以便能够更清晰地观察到波形。

　　3.测量得到的频率与晶振标称频率不一致：

　　检查晶振是否老化或损坏。

　　检查电路板上的其他元件是否会影响晶振的频率。

　　使用普源示波器显示晶振信号，是验证其工作状态、测量其频率和分析其波形的常用方法。通过本文提供的详细步骤和常见问题解答，用户可以轻松掌握晶振信号的测量与分析技巧，提高电路调试效率。
