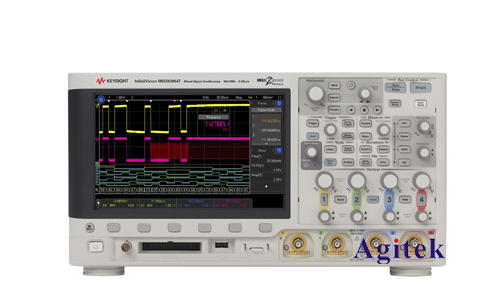

安捷伦示波器作为实验室中常用的测试仪器，其强大的功能赋予了工程师们对电路进行深入分析的能力。其中，电流检测功能更是必不可少的工具之一，为电路调试、故障分析提供了便捷途径。本文将深入探讨安捷伦示波器电流检测波形的原理、应用及注意事项，旨在帮助读者更好地理解和运用该功能。

　　1.电流探头类型及选择

　　安捷伦示波器可搭配多种电流探头进行测量，常见的类型包括：

　　电流钳：适用于测量较大电流，例如电源输出、电机驱动等。其工作原理是利用磁场感应电流，无需断开电路即可进行测量，测量范围较广，但精度相对较低。

　　电流探针：适用于测量较小电流，例如集成电路内部电流、信号传输线电流等。其工作原理是将电流信号转换为电压信号，通过示波器进行观测，具有较高的精度和带宽，但需断开电路进行测量。

　　分流器：适用于测量大电流，其工作原理是将电流信号进行分流，并通过电阻进行电压转换，再由示波器进行测量。分流器具有较高的精度和稳定性，但需根据电流大小选择合适的阻值，且需考虑其对电路的影响。

　　在选择电流探头时，应根据待测电流的大小、频率范围、精度要求等因素进行综合考虑。例如，对于高频小电流信号，建议选择高带宽的电流探针；对于大电流测量，则可以选择电流钳或分流器。

　　2.电流探头连接方法

　　连接电流探头时，需要遵循以下步骤：

　　选择合适的电流探头类型，并根据其使用说明进行连接。不同的电流探头具有不同的连接方式，例如电流钳需要夹在导线上，电流探针需要串联在电路中。

　　确保连接牢固，避免接触不良造成测量误差。

　　接地线连接正确，避免接地不良导致测量结果不稳定。

　　3.波形观测技巧

　　在观测电流波形时，需要注意以下技巧：

　　调整示波器的时间刻度和电压刻度，使波形清晰可见。

　　选择合适的触发方式，确保波形稳定。

　　使用示波器的测量功能，精确测量电流大小、频率、相位等参数。

　　结合电路原理和工作状态，分析电流波形的含义。

　　4.电流检测应用

　　安捷伦示波器电流检测功能在以下方面具有广泛应用：

　　电路调试：通过观察电流波形，可以判断电路中是否存在短路、断路、漏电等故障，并进行定位分析。

　　电源性能评估：通过测量电源输出电流波形，可以评估电源的稳定性、效率、负载能力等性能指标。

　　信号完整性分析：通过测量信号传输线电流波形，可以分析信号传输过程中的衰减、反射、干扰等现象，从而优化信号传输路径。

　　其他应用：例如电机驱动、传感器信号检测、功率测量等。

　　5.注意事项

　　在使用安捷伦示波器进行电流检测时，需要注意以下事项：

　　选择合适的电流探头类型，确保其与被测电路匹配。

　　连接探头时，确保连接牢固，避免接触不良造成测量误差。

　　注意探头的接地，避免接地不良导致测量结果不稳定。

　　避免将探头靠近高压电路或强磁场，以免造成损坏。

　　使用示波器时，注意安全操作规程，避免触电或其他意外。

　　6.常见问题及解决方案

　　在使用安捷伦示波器进行电流检测时，可能会遇到一些常见问题，例如：

　　测量结果不稳定：可能是由于连接不良、探头接地不良、电路噪声等因素导致。

　　波形失真：可能是由于探头带宽不足、信号频率过高、探头与被测电路不匹配等因素导致。

　　测量结果不准确：可能是由于探头精度不足、探头与被测电路相互影响、环境干扰等因素导致。

　　针对以上问题，可以采取以下解决方案：

　　检查连接是否牢固，确保探头接地良好。

　　更换带宽更高的探头或调整示波器的带宽设置。

　　选择合适的探头类型，确保其与被测电路匹配。

　　使用屏蔽线或滤波器减少环境干扰。

　　校准探头或使用精度更高的探头。

　　安捷伦示波器的电流检测功能为电路调试和故障分析提供了极大的便利。通过合理选择电流探头类型、掌握连接技巧、了解波形观测方法、注意使用事项，并积极解决常见问题，我们可以充分利用该功能，提升电路调试和分析效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
