使用实时扫描测量加速电磁干扰测试
随着下一代5G移动网络、自动驾驶汽车和物联网(IoT)的形成,工程师们正在竞相设计更多的无线设备以满足不断增长的市场需求。同时,由于有大量设备以无线方式连接到网络,电磁环境的密度和复杂性也在增加。因为无线设备需要依据数量也在不断增加的合规性标准进行认证测试,这些对电磁兼容性(EMC)测试提出了挑战

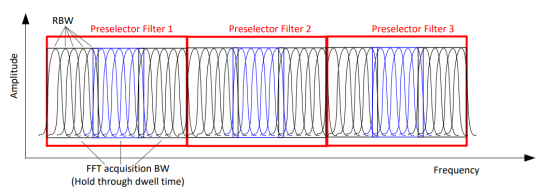

EMI接收机在射频(RF)部分具有多个预选滤波器,以滤除任何未出现在屏幕上的信号。在测量脉冲信号时,这些滤波器对于防止过载情况至关重要。近年来,时域扫描(TDS)变得越来越流行,在许多情况下取代了传统的步进扫描分析。时域扫描涉及在不同预选滤波器上工作的多个FFT采集。但是,在预选器滤波器上切换进行FFT采集需要一定的硬件稳定时间。因此,这些信号采集之间存在时间间隙

RTSC测量克服了现代EMI测量的不足。借助在单个FFT采集带宽内连续处理所有样本的能力,采用EMI检波器,可以进行无间隙或不丢失信号行为的信号分析。无需对每个转台角度位置单独进行扫描,EMI测量可以在转台连续旋转的同时实时扫描测试。如果您需要超过350 MHz的频率跨度,可以重复测量几次。例如,对于30 MHz到1 GHz的测量,您可以使用350 MHz带宽重复测量3次。此外,您可以记录最近12,000个时间片段的频谱数据,用于测量后的分析。当您拥有这些数据时,查找问题的根源要容易得多。

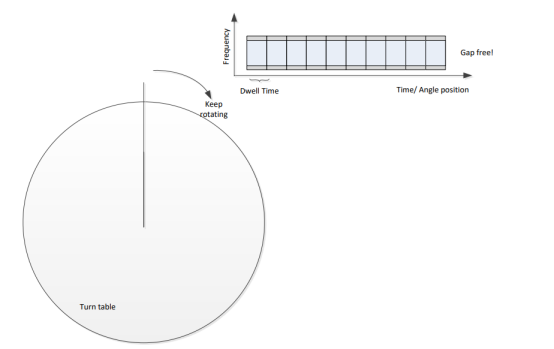

具有实时扫描的 EMI 测量设置
