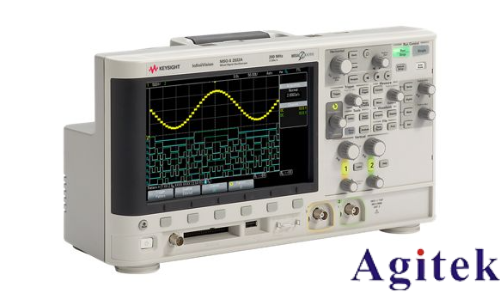

DSOX2012A 属于是德 InfiniiVision 2000 X 系列，100 MHz 带宽、双通道，可选配内置 20 MHz WaveGen 函数发生器与 25 种自动测量。它没有单独的“阻抗测量”菜单，用 I-V 法把电压、电流和相位测准，同样能得到可信的阻抗幅值与相角。

一、测量原理：I-V 法

将待测件 Zx 与精密参考电阻 Rref 串联：CH1 接激励节点 A1，测回路总电压；CH2 接待测件两端 A2。回路电流由 Rref 上的压降求出，I=(VA1-VA2)/Rref，故 Zx=VA2×Rref/|VA1-VA2|。幅值反映阻抗大小，CH2 对 CH1 的相位差说明它是阻性、容性还是感性：超前为感性，滞后为容性。

二、测量前的准备

先用标配 N2862B 10:1 无源探头接前面板校准端子，执行“探头检查”，以非金属螺丝刀调平方波边沿，补偿不到位会引入几度相位误差。Rref 取与被测阻抗同量级的 1% 金属膜无感电阻，约 0.5～2 倍即可。该机输入阻抗固定 1 MΩ、无 50 Ω 选项，负载效应需提前考虑。

三、接线与激励设置

接线顺序为 WaveGen 输出→Rref→待测件→地，CH1 接激励节点 A1，CH2 接 Rref 与待测件的连接点 A2，地线就近接地。按 [Wave Gen] 键选正弦波，频率按待测对象确定，如测 10 μF 电容可从 1 kHz 起；幅度取 1～2 Vpp，再调整档位使两路波形各占 3～5 格。

四、仪器设置与读数

触发选 CH1 上升沿与自动模式；采集切到“平均”，平均 64～128 次以抑制噪声；在“测量”菜单勾选 CH1 频率、两通道幅值和 CH2 对 CH1 的相位，取稳定读数代入公式。相位测量属于该机 25 种自动测量之一，不必逐格手工读数。

五、误差控制要点

通道间存在固有相位失配，可将同一信号同时送入两通道读出本底相位差并从结果扣除；探头电容与 Rref 寄生电感在高频下影响明显，阻抗测量建议控制在 1 MHz 以内；波形畸变或有毛刺，说明激励幅度偏大或被测件进入非线性区。

用 DSOX2012A 测阻抗，关键是把电压、电流、相位三个量测准；受内置函数发生器 20 MHz 上限的约束，这套方法最适合音频、电源、滤波器和传感器等低频段的阻抗评估。需要自动扫频与曲线绘制时，可通过 LAN／USB 接口配合 SCPI 指令或 BenchVue 软件批量取点。西安安泰测试设备有限公司可为用户提供该机型及 2000 X 系列其他型号的选型、销售、维修与技术支持服务。
