纹波是指在直流信号上叠加的交流信号，通常表现为周期性的电压或电流波动。纹波的存在会导致电子设备性能下降，甚至出现故障。在电源设计、信号处理、电路测试等领域，测量和分析纹波信号至关重要。

　　一、MSOX6004A示波器的特点

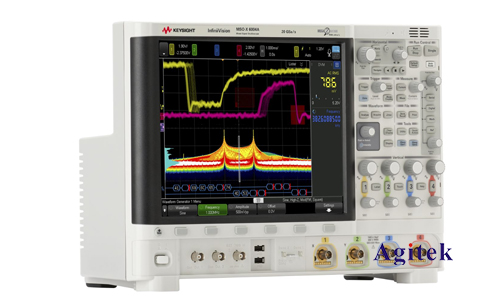

　　是德科技MSOX6004A示波器是一款功能强大的数字示波器，具备以下特点：

　　高带宽:4 GHz带宽，适用于高速信号测量。

　　高采样率:20 GSa/s实时采样率，可以捕捉到快速变化的信号细节。

　　混合信号分析:同时提供模拟和数字信号测量功能，方便分析复杂电路。

　　丰富的测量功能:支持多种测量参数，包括纹波、频率、占空比、电压、电流等。

　　强大的软件功能:提供多种分析工具，方便用户对测量数据进行深入分析。

　　二、使用MSOX6004A测试纹波的方法

　　3.1测试原理

　　测试纹波的原理是通过示波器测量信号的峰峰值电压或电流，并计算其纹波率。纹波率是指纹波电压或电流的峰峰值与直流电压或电流的比值，通常用百分比表示。

　　3.2连接测试设备

　　将被测信号连接到示波器的通道输入端，并设置相应的输入范围和耦合模式。

　　3.3设置示波器参数

　　时间刻度:选择适当的时间刻度，以确保纹波信号能够清晰地显示在屏幕上。

　　触发方式:选择合适的触发方式，例如边缘触发，确保示波器能够稳定地捕捉到纹波信号。

　　垂直刻度:设置合适的垂直刻度，以确保纹波信号的幅度能够准确地显示出来。

　　测量功能:选择“纹波”测量功能，并设置测量参数，例如纹波电压或电流的峰峰值。

　　3.4测量结果分析

　　示波器会显示纹波信号的波形和测量结果。根据测量结果，可以分析纹波的频率、幅度、占空比等特征，并判断纹波是否符合设计要求。

　　三、纹波测试的典型应用

　　纹波测试广泛应用于以下领域：

　　电源设计:测量电源输出的纹波，评估电源的稳定性和性能。

　　信号处理:测量信号中的纹波，评估信号质量和信噪比。

　　电路测试:测量电路中产生的纹波，查找故障并优化电路性能。

　　电子设备测试:测量电子设备内部的纹波，评估设备的可靠性和安全性。

　　四、纹波测试的注意事项

　　选择合适的测量范围:确保示波器的测量范围能够覆盖纹波信号的幅度。

　　避免干扰:避免外部干扰信号的影响，确保测量的准确性。

　　校准示波器:定期校准示波器，确保测量的准确度。

　　使用合适的探头:选择合适的示波器探头，避免探头自身对信号的影响。

　　五、纹波测试的优化技巧

　　使用低噪声探头:使用低噪声探头可以减少测量中的噪声影响，提高测量精度。

　　选择合适的触发方式:使用合适的触发方式可以稳定地捕捉到纹波信号，提高测量效率。

　　使用平均功能:使用平均功能可以降低噪声的影响，提高纹波测量结果的可靠性。

　　使用频谱分析功能:使用频谱分析功能可以分析纹波信号的频率成分，判断纹波的来源和性质。

　　本文详细介绍了使用是德科技MSOX6004A示波器测试纹波的方法，包括测试原理、测量方法、典型应用、注意事项和优化技巧等方面。通过本文，读者可以掌握使用MSOX6004A示波器进行纹波测试的技巧，并提升其测量精度和效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
