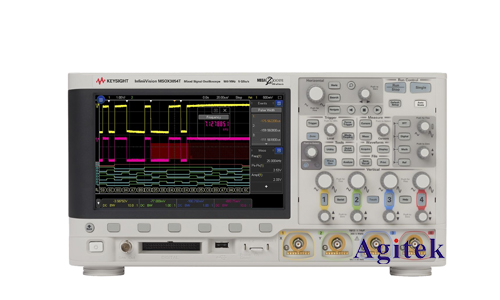

安捷伦示波器是电子工程师和科学家常用的测试设备，除了常规的电压测量功能，它也可以用于测量电流。本文将介绍如何利用安捷伦示波器进行电流测量，并提供一些实用技巧和注意事项。

　　1.准备工作

　　在进行电流测量之前，需要准备好以下物品：

　　安捷伦示波器

　　电流探头（或电流传感器）

　　被测电路

　　测试线缆

　　安全防护措施

　　2.示波器设置

　　2.1选择合适的输入通道

　　安捷伦示波器通常有多个输入通道，需要根据被测电路和电流探头的类型选择合适的通道。

　　通道类型:确保选择的通道支持电流探头或电流传感器。

　　带宽:确保通道的带宽足够高，能够捕捉到被测电流信号的频率变化。

　　输入阻抗:确保通道的输入阻抗与电流探头的输出阻抗相匹配，避免信号失真。

　　2.2设置垂直刻度

　　首先，确定要测量的电流范围，并将垂直刻度设置为合适的范围。

　　可以根据需要调整垂直刻度，以便更清晰地观察电流波形。

　　为了方便观察，建议将垂直刻度设置为与电流单位一致，例如mA或A。

　　2.3设置时间刻度

　　确定需要观察的信号的时间范围，并根据需要调整时间刻度。

　　通常，为了观察信号的细节，需要将时间刻度设置得较小。

　　如果需要观察信号的整体趋势，则可以将时间刻度设置得较大。

　　2.4设置触发条件

　　设置触发条件是为了使示波器能够稳定地捕捉到被测信号。

　　常见的触发条件包括边缘触发、脉冲触发和斜率触发。

　　需要根据被测信号的特性选择合适的触发条件。

　　3.探头配置

　　3.1选择合适的电流探头

　　电流探头分为多种类型，例如钳式电流探头、电流传感器、分流器等。

　　选择合适的探头取决于被测电流的大小、频率和电路类型。

　　钳式电流探头适用于测量较大电流，而电流传感器适用于测量较小电流。

　　3.2连接电流探头

　　将电流探头的探头夹夹在被测导线上，或将电流传感器连接到被测电路中。

　　确保探头与电路的连接牢固，避免接触不良导致测量误差。

　　3.3校准电流探头

　　在使用电流探头之前，需要进行校准，以确保测量结果的准确性。

　　校准方法通常需要使用已知的电流源和标准电流探头。

　　具体校准步骤请参考电流探头的使用说明书。

　　4.测量方法

　　4.1直接测量

　　将电流探头连接到示波器的输入通道，并将示波器设置为测量电流。

　　观察示波器屏幕上的电流波形，并根据需要进行测量。

　　4.2测量电压降

　　在被测电路中串联一个电阻，并测量电阻两端的电压降。

　　根据欧姆定律，可以计算出流过电阻的电流。

　　此方法适用于测量较小的电流。

　　5.注意事项

　　确保安全，使用电流探头时注意安全防护，避免触电。

　　避免探头与其他导体接触，防止信号干扰。

　　确保探头与电路的连接牢固，避免接触不良导致测量误差。

　　校准探头，确保测量结果的准确性。

　　6.实例

　　以下是一些利用安捷伦示波器测量电流的实际应用示例：

　　测量电源的输出电流

　　测量电机控制电路中的电流

　　测量电路板上的电流路径

　　分析电路中的电流变化

　　通过正确设置示波器和探头，利用安捷伦示波器进行电流测量是一项简单且有效的技术。掌握以上方法和技巧，可以方便快捷地完成各种电路电流测量任务，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
