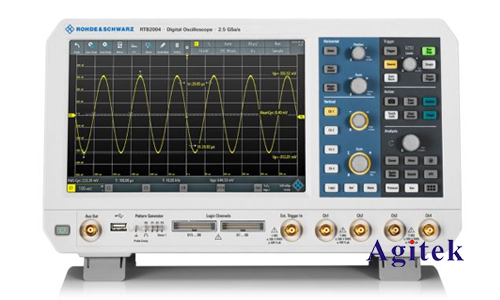

晶振，又称晶体振荡器，是电子设备中不可或缺的频率源。其产生的精确频率信号，为各种电路提供时钟信号、参考频率以及其它计时功能。准确测量晶振的频率对于确保电子设备的正常工作至关重要。罗德与施瓦茨RTB2004示波器作为一款功能强大的数字示波器，可以精确地测量晶振频率，并提供丰富的测量功能和分析工具。本文将详细介绍使用RTB2004示波器测量晶振频率的方法，并探讨如何利用其功能实现更精确和便捷的测量。

　　1.测量原理

　　RTB2004示波器测量晶振频率的原理基于示波器对信号波形的采样和分析。示波器通过高速采样电路，将晶振产生的周期性信号转换成数字信号，并根据采集到的数据计算信号的频率。具体来说，示波器通过以下步骤实现测量：

　　信号采集：连接晶振输出信号至示波器输入通道，确保信号幅度和阻抗匹配示波器输入。

　　波形观察：在示波器屏幕上观察晶振信号的波形，确认信号是否为理想的正弦波或方波，并观察其幅度、占空比等参数。

　　频率测量：使用示波器的频率测量功能，通过计算两个相邻波峰或波谷之间的时间间隔，得到晶振频率。

　　误差分析：考虑示波器采样率、时间基准精度以及信号噪声等因素，评估测量结果的误差范围。

　　2.测量步骤

　　使用RTB2004示波器测量晶振频率的操作步骤如下：

　　2.1连接晶振和示波器

　　选择合适的探头连接至示波器输入通道。对于晶振信号，通常使用高阻抗探头以避免对信号造成干扰。

　　连接晶振输出端至探头，确保连接牢固。

　　2.2设置示波器参数

　　时间基准：设置合适的时基范围，以便清晰地观察晶振信号的波形。通常选择大于晶振频率周期的时基。

　　垂直刻度：调整垂直刻度，使晶振信号的波形占据屏幕的大部分，便于观察和测量。

　　触发方式：选择合适的触发方式，例如边沿触发，使示波器稳定地捕获晶振信号的波形。

　　触发电平：设置合适的触发电平，确保示波器能够在预期的时间点触发。

　　2.3测量晶振频率

　　使用示波器的频率测量功能，在屏幕上选择测量范围。

　　选择合适的测量模式，例如平均值、峰峰值或有效值等。

　　示波器会自动计算并显示测量结果，即晶振频率。

　　2.4分析测量结果

　　观察示波器显示的波形，确认其是否为理想的正弦波或方波，并观察其幅度、占空比等参数是否符合预期。

　　检查测量结果的误差范围，评估其是否满足测量精度要求。

　　分析测量结果可能存在的误差来源，例如示波器采样率、时间基准精度、信号噪声等。

　　3.提高测量精度的方法

　　使用更高采样率的示波器，可以提高测量精度。

　　使用更精密的时基参考信号，可以降低测量误差。

　　使用低噪声探头，可以减少信号噪声对测量结果的影响。

　　使用平均值测量模式，可以提高测量结果的稳定性和准确性。

　　使用示波器的频率计数功能，可以更精确地测量频率。

　　罗德与施瓦茨RTB2004示波器是一款功能强大且易于使用的数字示波器，可以精确测量晶振频率。通过本文介绍的测量步骤和提高测量精度的方法，用户可以方便地进行晶振频率测量，并获得准确可靠的测量结果，从而为电子设备的研发和测试提供可靠的保障，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
