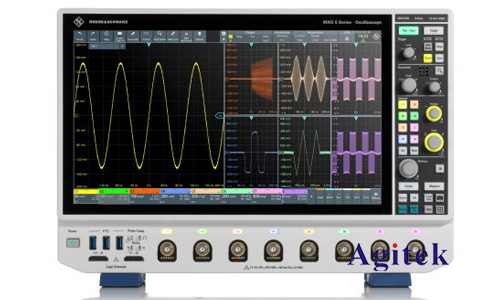

罗德与施瓦茨(Rohde&Schwarz)示波器作为业界领先的测试仪器,广泛应用于电子电路设计、开发和测试等领域。其强大的功能和精确的测量性能使其成为测试电压波形不可或缺的工具。本文将介绍使用罗德与施瓦茨示波器测试电压波形的基本方法,涵盖连接、设置、测量和分析等关键环节,并提供一些实用的技巧和注意事项。
一、连接示波器
1.选择合适的探头:首先,根据待测信号的类型和频率选择合适的示波器探头。常见的探头类型包括被动探头、主动探头、高压探头等。
2.连接示波器探头:将探头的接地端连接到电路的参考点(通常为地线),将探头尖端连接到待测信号点。
3.调整探头补偿:对于一些主动探头,需要进行补偿设置,以确保探头对信号的真实反映。
二、设置示波器
1.设置时基:选择合适的扫描速率,以确保能够清晰地显示信号的波形。
2.设置垂直刻度:根据待测信号的幅度调整垂直刻度,使信号波形能够完整地显示在屏幕上。
3.设置触发:选择合适的触发类型和电平,以确保示波器能够稳定地捕捉到信号。
4.设置测量功能:根据测试需求,选择合适的测量功能,例如电压、频率、占空比、上升时间等。
三、测量电压波形
1.观察波形:通过观察示波器屏幕上的波形,可以直观地了解信号的特征,例如波形类型、幅度、频率、相位等。
2.使用测量功能:利用示波器的测量功能,可以获得更精确的信号参数,例如电压峰值、电压有效值、频率、占空比等。
3.使用波形数学功能:示波器还提供波形数学功能,例如加减乘除、积分、微分等,可以对信号进行进一步的分析和处理。
四、分析电压波形
1.分析波形特征:对波形进行分析,可以识别信号中存在的噪声、失真、谐波等问题。
2.使用示波器软件:罗德与施瓦茨示波器通常配备强大的软件,可以进行更深入的分析,例如频谱分析、眼图分析等。
3.分析测量结果:根据测量结果,可以判断信号的质量、电路的性能等,并进行相应的调整或优化。
五、常用技巧和注意事项
1.探头对信号的影响:探头本身会对信号产生一定的影响,因此选择合适的探头并进行正确的补偿非常重要。
2.接地问题:确保示波器和电路的接地良好,避免接地回路引起噪声或干扰。
3.信号带宽:确保示波器的带宽足够大,能够准确地测量信号。
4.使用示波器的参考手册:详细阅读示波器的参考手册,了解其功能和操作方法。
罗德与施瓦茨示波器是测试电压波形的强大工具,掌握其基本操作方法和技巧,可以有效提高测试效率和准确性。通过合理选择探头、设置示波器、测量和分析信号,我们可以深入了解信号的特征,判断电路的性能,并进行相应的调整和优化,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
