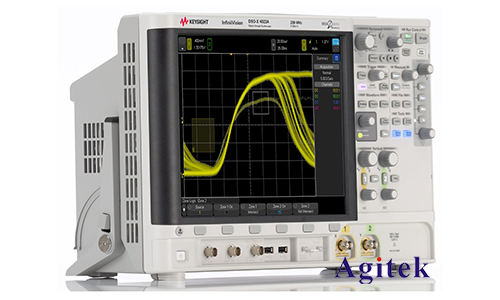

安捷伦示波器电压测量设置

　　安捷伦（Agilent）示波器在电压测量方面的设置，以其简便和直观的操作赢得了广大工程师的青睐。作为一名专业的工程师，我将从设备连接、基本设置、触发设置、波形捕捉和数据分析五个方面，详细介绍如何使用安捷伦示波器进行电压测量，并提供一些实用的小技巧，帮助您更高效地完成测量任务。

　　1.设备连接

　　首先，确保示波器和待测电路都已正确接地。这是一个非常重要的步骤，可以防止因地线电位差异引起的测量误差和潜在的设备损坏。使用BNC探头连接示波器和被测点时，要确保探头的接地夹和电路的公共地相连。

　　在选择探头时，应根据电路的特性选择适当的探头类型和衰减比。通常，10倍衰减探头适用于大多数应用，它能够有效地扩大测量范围，同时减少对被测电路的负载效应。

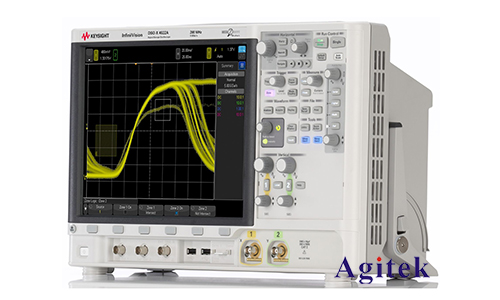

　　2.基本设置

　　接通示波器电源，待启动完成后，可以看到示波器的主界面。首先，调整时基（Time Base），即水平扫描速度。可以通过旋转时基旋钮或直接在界面上输入所需的时基值，选择一个合适的时间间隔，使得待测信号的波形能够完整地显示在屏幕上。

　　接下来，调整垂直灵敏度（Vertical Sensitivity），即每格电压值。旋转垂直灵敏度旋钮或输入合适的电压值，以便波形在垂直方向上充分展开，便于观察和测量。

　　3.触发设置

　　触发是示波器测量稳定性的关键。通过适当的触发设置，可以锁定波形，使其在屏幕上稳定显示。常用的触发方式有边沿触发和脉宽触发。边沿触发最常用，它能够在上升沿或下降沿触发信号。

　　在设置触发电平时，确保触发电平处于信号的有效范围内。使用示波器的触发调节旋钮或触摸屏调整触发电平，直至波形稳定显示。此外，可以选择合适的触发耦合方式（如DC、AC或地）和触发模式（如自动、正常或单次）以满足特定的测量需求。

　　4.波形捕捉

　　一旦触发设置完成，可以开始捕捉和观察波形。安捷伦示波器通常具有丰富的波形捕捉功能，如存储波形、自动测量和光标测量等。

　　使用自动测量功能，示波器可以自动识别并显示多种测量参数，如峰峰值、电压均值、频率和周期等。这些功能可以大大简化测量过程，减少人工读数误差。光标测量功能则允许用户通过移动光标来直接测量波形的具体数值，如两个点之间的电压差和时间差。

　　5.数据分析

　　捕捉到波形后，可以对数据进行进一步的分析。安捷伦示波器通常支持多种波形分析工具，如FFT（快速傅里叶变换）分析，可以将时域信号转换为频域信号，以便分析信号的频谱成分。

　　此外，示波器还支持波形存储和导出功能。可以将波形数据存储在U盘或通过网络传输到电脑上，进行进一步的分析和报告生成。

　　小技巧

　　1.定期校准：为了保证测量准确性，建议定期对示波器和探头进行校准。

　　2.使用平均功能：对于有噪声的信号，可以使用示波器的平均功能，通过多次采样平均，来减少噪声影响，提高信号质量。

　　3.保存设置：当需要重复测量时，可以将当前的设置保存为预设，以便下次快速调用，节省时间。

　　通过以上步骤，相信您已经对如何使用安捷伦示波器进行电压测量有了全面的了解。无论是从设备连接、基本设置、触发设置，还是波形捕捉和数据分析，安捷伦示波器都以其强大的功能和人性化的设计，使测量变得更加简单和高效，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
