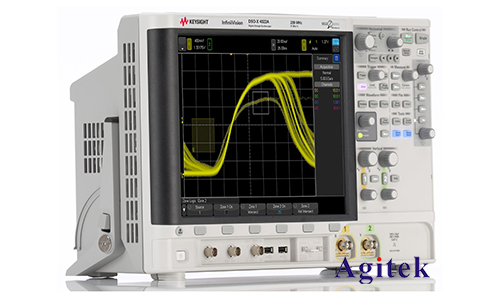

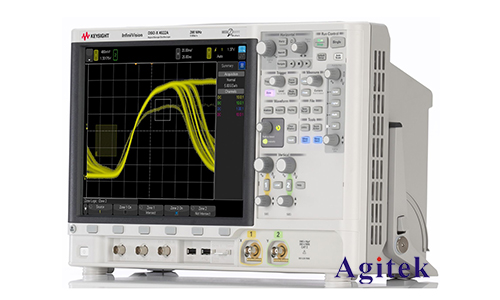

电压波形是电子电路中重要的信号特征，反映了电路的运行状态和性能。安捷伦示波器作为一种高性能的测量仪器，可以准确地捕获和显示电压波形，为电路分析和故障诊断提供重要的依据。

　　1.安捷伦示波器电压波形抓取原理

　　安捷伦示波器通过探头采集被测电路的电压信号，并将信号转换为数字信号进行处理和显示。示波器的核心部件是模数转换器(ADC)，它将模拟信号转换为数字信号，并以一定的时间间隔进行采样。采样率决定了示波器能够捕获的信号频率范围，更高的采样率可以捕获更高频率的信号。

　　示波器还具有存储功能，可以将捕获的波形数据存储在内存中，以便进行后续分析。示波器的存储深度决定了它能够存储的波形数据量，更大的存储深度可以存储更长时间的波形数据。

　　2.安捷伦示波器电压波形抓取操作步骤

　　2.1连接示波器和被测电路

　　首先，将示波器的探头连接到被测电路的测量点。探头的选择取决于被测信号的电压范围和频率范围。

　　2.2设置示波器参数

　　设置示波器的参数包括：

　　时间基：决定波形在水平方向上的显示范围，即时间轴的刻度。

　　垂直灵敏度：决定波形在垂直方向上的显示范围，即电压轴的刻度。

　　触发：决定示波器何时开始捕获波形。触发可以设置为上升沿触发、下降沿触发、电平触发等。

　　2.3捕获波形

　　设置好示波器参数后，按下“运行”按钮，示波器就开始捕获波形。捕获的波形将显示在示波器的屏幕上。

　　2.4分析波形

　　捕获的波形可以进行各种分析，例如：

　　测量波形的幅值、频率、周期、占空比等参数。

　　查看波形的形状，判断波形的失真程度。

　　分析波形的谐波成分。

　　3.安捷伦示波器电压波形抓取应用实例

　　安捷伦示波器电压波形抓取可以应用于各种电子电路的测量和分析，例如：

　　电源电路的纹波测量。

　　信号发生器的波形测量。

　　数字电路的逻辑电平测量。

　　故障电路的故障诊断。

　　安捷伦示波器电压波形抓取功能强大，操作简单，是电子工程师和研究人员必不可少的工具。通过学习和掌握安捷伦示波器电压波形抓取技术，可以更好地进行电路测量和分析，提高工作效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
