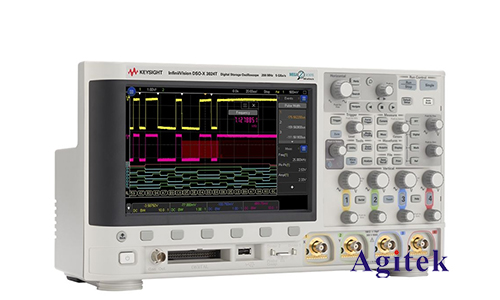

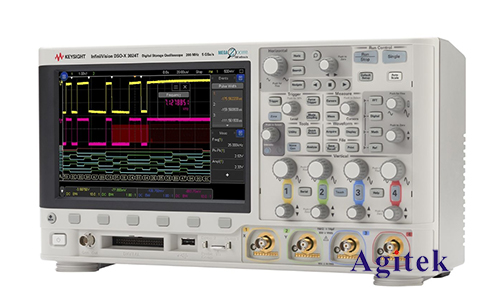

示波器是电子测量中必不可少的工具，用于观察和分析电信号。安捷伦示波器是业内领先的示波器品牌，以其高精度、高带宽和易用性而闻名。倍率设置是示波器的一个重要参数，它决定了信号在示波器屏幕上的垂直放大倍数。本文将深入探讨安捷伦示波器倍率设置的原理、设置步骤和注意事项。

　　倍率设置的原理

　　倍率设置本质上是调整示波器输入信号的增益。示波器的垂直放大器将输入信号放大到适合屏幕显示的水平。倍率设置决定了放大器的增益，从而影响信号在屏幕上的高度。

　　安捷伦示波器通常提供多种倍率设置，从1 mV/div到10 V/div不等。其中，"mV/div"表示每格代表的电压值。例如，如果倍率设置为10 mV/div，则屏幕上每格的高度代表10 mV的电压。

　　倍率设置的步骤

　　设置安捷伦示波器的倍率非常简单，只需按照以下步骤操作：

　　1.选择通道：首先，选择要设置倍率的通道。

　　2.进入菜单：按示波器面板上的"垂直"或"通道"按钮。

　　3.选择倍率：在垂直菜单中，找到"倍率"或"增益"选项。使用旋钮或箭头键选择所需的倍率。

　　4.确认设置：按"应用"或"确定"按钮确认设置。

　　注意事项

　　在设置倍率时，需要考虑以下注意事项：

　　信号幅度：倍率设置应根据信号幅度进行调整。如果倍率设置过高，信号可能会超出屏幕范围；如果设置过低，信号可能难以观察。

　　垂直分辨率：倍率设置也会影响示波器的垂直分辨率。设置较高的倍率可以提高分辨率，但可能会导致信号失真。

　　带宽限制：示波器的带宽限制会影响不同倍率设置下的信号保真度。在高倍率设置下，示波器的带宽限制可能会影响信号的准确性。

　　探头衰减：如果使用探头，需要考虑探头衰减。探头衰减会降低信号幅度，因此需要将倍率设置乘以探头衰减值。

　　**实践

　　为了获得**的示波器测量结果，建议遵循以下**实践：

　　使用自动设置：许多安捷伦示波器提供自动设置功能，可以根据输入信号自动调整倍率。

　　从低倍率开始：从较低的倍率设置开始，然后逐渐增加倍率，直到信号清晰可见。

　　避免过高的倍率：过高的倍率可能会导致信号失真和噪声放大。

　　考虑探头衰减：如果使用探头，请将倍率设置乘以探头衰减值。

　　倍率设置是安捷伦示波器的一个重要参数，它决定了信号在屏幕上的垂直放大倍数。通过正确设置倍率，可以优化信号显示，提高测量精度。遵循本文中概述的原理、步骤和注意事项，可以确保有效地设置安捷伦示波器的倍率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
