安捷伦示波器是一种功能强大的电子测试仪器，广泛应用于各种电子设计、调试和故障排除应用中。示波器能够测量和显示电信号的时间和幅度特性，包括电压、电流和频率。本文将重点介绍如何使用安捷伦示波器测量电压。

　　测量电压所需设备

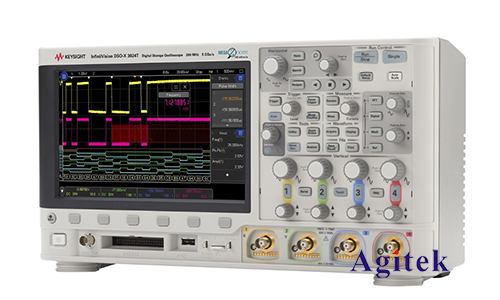

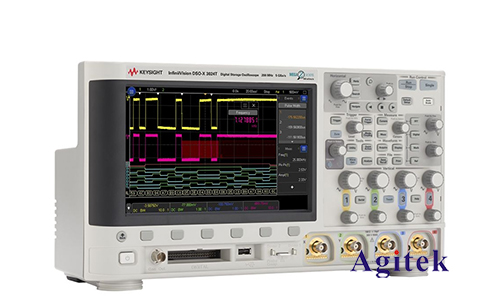

　　安捷伦示波器

　　示波器探头

　　被测电路或设备

　　示波器探头

　　示波器探头是连接示波器和被测电路的关键部件。探头有不同的类型，每种类型都有其特定的特性和用途。对于电压测量，通常使用无源探头或有源探头。

　　无源探头：无源探头不使用任何放大或缓冲电路。它们具有较高的输入阻抗，不会加载被测电路。但是，无源探头的带宽通常较低。

　　有源探头：有源探头使用放大器和缓冲电路。它们具有较高的带宽和较低的输入阻抗。有源探头可以提供更高的测量精度，但它们可能会加载被测电路。

　　连接示波器

　　1.将示波器探头连接到示波器的输入通道。

　　2.将探头接地端连接到被测电路的接地参考点。

　　3.将探头尖端连接到要测量的电压点。

　　示波器设置

　　1.选择输入通道：选择要用于电压测量的示波器输入通道。

　　2.设置电压范围：根据被测电压的预期幅度设置示波器的电压范围。

　　3.设置时间基：设置示波器的时间基，以确定信号在水平轴上的显示速率。

　　4.启用触发：启用触发功能，以确保示波器在稳定的信号条件下捕获波形。

　　测量电压

　　1.观察波形：在示波器屏幕上观察波形。

　　2.测量幅度：使用示波器的光标或测量工具测量波形的幅度。

　　3.记录结果：记录测量的电压值。

　　测量注意事项

　　探头加载：有源探头可能会加载被测电路，导致测量误差。选择输入阻抗高的探头以最小化加载效应。

　　接地参考：确保探头接地端连接到正确的接地参考点。错误的接地参考会导致测量误差。

　　触发设置：正确的触发设置对于捕获稳定的波形至关重要。确保触发电平和斜率设置正确。

　　带宽限制：示波器的带宽会限制其测量高频信号的能力。选择带宽高于被测信号频率的示波器。

　　使用安捷伦示波器测量电压是一个相对简单的过程。通过遵循本文中概述的步骤，可以准确可靠地测量各种电子电路中的电压。了解示波器探头、示波器设置和测量注意事项对于获得**测量结果至关重要，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
