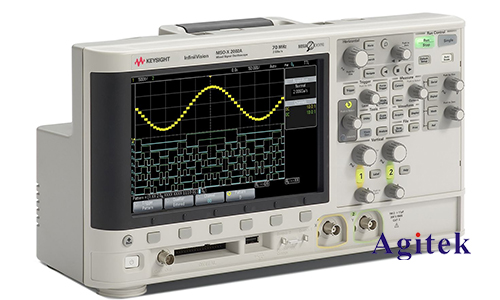

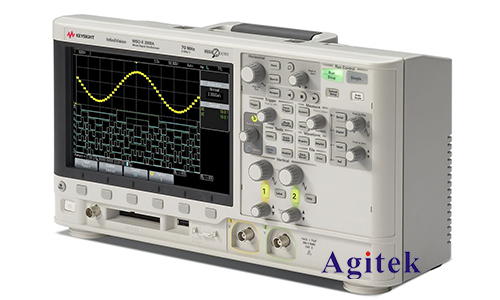

安捷伦示波器是一种常用的电子测量仪器，被广泛应用于电子工程、通信工程、计算机科学等领域。它能够帮助工程师对电信号进行准确的测量和分析，从而为电路设计和故障排除提供重要的参考数据。其中，测量xy曲线是示波器的一项重要功能，本文将详细介绍安捷伦示波器测量xy曲线的原理和操作步骤。

　　首先，我们需要了解什么是xy曲线。xy曲线又称为Lissajous曲线，是一种描述两个正弦波在相量上的合成效果的图形。当两个正弦波的频率和相位差满足一定条件时，它们在示波器屏幕上形成一条特殊的曲线，这条曲线就是xy曲线。

　　测量xy曲线在电子工程中具有重要的应用。例如，在无线通信系统中，信号极化状态的分析常常需要使用到xy曲线。此外，xy曲线还可以用于检测信号的相位差，帮助工程师准确判断信号的相位关系。

　　接下来，我们将介绍如何使用安捷伦示波器测量xy曲线。首先，将示波器与待测信号源进行连接。示波器通常有两个通道，分别用于接收两个信号源的信号。确保示波器的通道一和通道二分别连接到待测信号源的输出端。

　　然后，进入示波器的设置界面。示波器通常有一个菜单按钮，点击进入设置界面。在设置界面中，可以选择xy模式。选择xy模式后，示波器会将通道一和通道二的输入信号进行合成，并在屏幕上显示出xy曲线。

　　在示波器屏幕上显示的xy曲线中，我们可以通过调整信号源的频率和相位差来观察不同的曲线效果。当两个信号的频率相等且相位差为0时，xy曲线将呈现为一条直线。当两个信号的频率不相等或相位差不为0时，xy曲线将呈现为一条闭合曲线，形状取决于频率和相位差的数值。

　　通过观察xy曲线的形状，我们可以对信号的频率和相位差进行精确测量。示波器通常有一个光标功能，可以在屏幕上选择两个点，并显示出这两个点之间的频率和相位差数值。通过光标功能，我们可以准确地测量信号的频率和相位差，从而帮助工程师进行电路设计和故障排除。

　　除了频率和相位差的测量，安捷伦示波器还提供了其他功能，如触发功能、补偿功能等。触发功能可以帮助工程师选择合适的触发条件，并对信号进行稳定的显示。补偿功能可以对示波器的通道进行校准，提高测量的准确性。

　　总结起来，安捷伦示波器是一种功能强大的测量仪器，可以帮助工程师对电信号进行准确的测量和分析。测量xy曲线是示波器的一项重要功能，通过观察xy曲线的形状，可以准确测量信号的频率和相位差。除了测量功能，示波器还提供了触发功能和补偿功能等，帮助工程师进行电路设计和故障排除。在电子工程、通信工程和计算机科学等领域，安捷伦示波器都扮演着不可或缺的角色，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
