在电子设备的设计和测试中，抖动（Jitter）是一个关键的指标，特别是在高速数字通信系统和时钟信号处理中。安捷伦（Agilent）示波器是一种常用的测量设备，它能够有效地测量和分析信号的抖动特性。本文将介绍使用安捷伦示波器进行抖动测量的方法。

　　一、了解抖动

　　抖动是指信号的周期性或随机性时间偏移。在数字通信系统中，抖动可能会导致误码率增加或数据丢失，因此准确测量和分析抖动对于保证系统性能至关重要。

　　二、选择适当的示波器

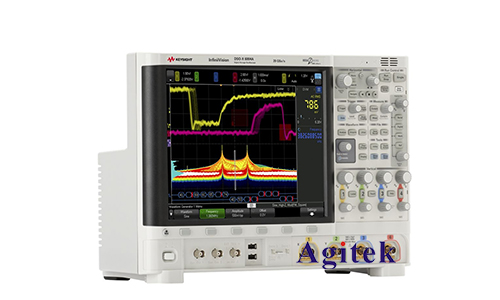

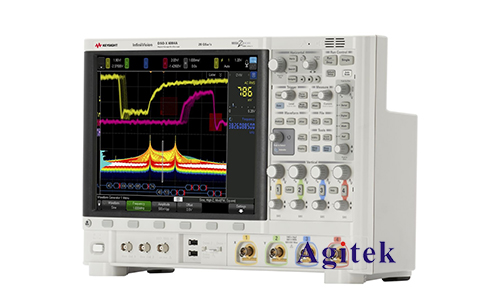

　　在进行抖动测量之前，首先需要选择适当的示波器。安捷伦是一家知名的示波器制造商，其示波器具有高精度、高带宽和丰富的功能，非常适用于抖动测量。

　　三、连接测试信号

　　在进行抖动测量之前，需要将待测信号连接到示波器的输入端口。确保信号源和示波器之间的连接正确并稳定。

　　四、设置示波器参数

　　在示波器上设置适当的参数以进行抖动测量。通常，需要设置以下参数：

　　1.时间基准：选择合适的时间基准，以便能够清晰地观察到信号的波形和抖动特性。

　　2.垂直尺度：调整垂直尺度以确保信号在示波器屏幕上有足够的振幅显示。

　　3.水平尺度：调整水平尺度以适当地放大或缩小时间轴，以便观察到信号的周期性或随机性变化。

　　4.触发设置：设置适当的触发条件以确保示波器能够稳定地捕获待测信号的波形。

　　五、执行抖动测量

　　一旦示波器参数设置完成，就可以执行抖动测量了。通过观察示波器屏幕上的波形，可以直观地评估信号的抖动特性。安捷伦示波器通常还提供了专门的抖动测量功能，可以自动计算和显示信号的抖动参数，如峰峰抖动、周期抖动等。

　　六、分析测量结果

　　完成抖动测量后，需要对测量结果进行分析。根据需要，可以进一步处理和解释抖动数据，以评估系统的性能并优化设计。

　　使用安捷伦示波器进行抖动测量是一种准确、可靠的方法，能够帮助工程师深入了解信号的时间性能特征。通过正确设置示波器参数并执行抖动测量，可以有效地评估和优化电子系统的设计和性能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
