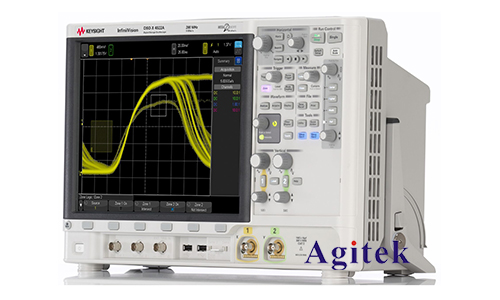

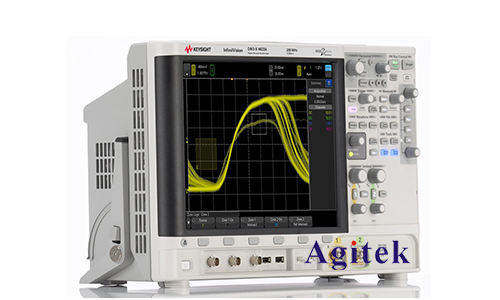

在电子领域中，方波信号是一种常见的波形，广泛应用于数字电路、通信系统和各种电子设备中。为了确保电路和系统的正常运行，工程师通常需要使用示波器来测量和分析方波信号。本文将重点介绍如何使用安捷伦示波器准确测量方波信号，以确保工程师能够获取可靠的波形信息。

　　一、了解方波信号的基本特性：

　　方波信号是一种矩形波形，具有快速的上升和下降沿。它的特点是在高电平和低电平之间迅速切换，形成明显的高电平和低电平阶跃。在测量方波信号之前，了解方波的基本特性对正确设置示波器参数至关重要。

　　二、设置示波器的基本参数：

　　1.选择合适的耦合方式：示波器的输入通道通常有AC和DC两种耦合方式。对于方波信号，通常选择DC耦合，以保留信号的直流分量。

　　2.调整触发模式：选择适当的触发模式，通常是边沿触发。对于方波信号，选择上升沿或下降沿触发，以确保波形在屏幕上稳定显示。

　　3.设置合适的时间基准：根据方波的频率调整时间基准，确保波形在屏幕上有足够的水平分辨率。较高频率的方波可能需要更短的时间基准。

　　三、调整垂直和水平缩放：

　　1.垂直缩放：确保方波信号在垂直方向上充分铺满屏幕，以便准确测量其幅值。调整垂直缩放，使波形的峰值和谷值清晰可见。

　　2.水平缩放：根据方波的周期调整水平缩放，以确保波形的一个完整周期在屏幕上显示完整。这有助于准确测量方波的频率。

　　四、测量方波的重要参数：

　　1.测量幅值：使用示波器的测量功能，准确测量方波的峰值和谷值。这有助于了解信号的振幅范围，以确保电路正常工作。

　　2.测量频率：利用示波器的频率测量功能，测量方波信号的周期，从而计算其频率。这对于检查电路的时钟和同步信号非常重要。

　　3.测量占空比：方波信号的占空比是高电平时间与一个周期时间的比率。通过示波器的测量功能，可以准确测量占空比，确保信号满足设计要求。

　　五、使用示波器的高级功能：

　　1.FFT分析：对于复杂的方波信号，可以使用示波器的FFT（快速傅里叶变换）分析功能，以查看信号的频谱分布。

　　2.波形存储和捕获：如果方波信号存在瞬态现象或突发事件，可以使用示波器的波形存储和捕获功能，以便详细分析和调试。

　　通过正确设置示波器参数和使用其丰富的测量功能，工程师可以准确地测量和分析方波信号。这对于电子工程师在设计、调试和维护电路和系统时至关重要。在实际应用中，工程师可以根据具体情况灵活运用示波器的各种功能，以获取更详细的信号信息，确保电子设备的稳定运行，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
