无论做纳米发电机还是测试硅片材料,无疑会用到源表或者静电计,很多人不知道该选源表还是静电计,今天来跟大家分享一下,怎么选择最合适的仪器。

　　首先来说一下他们的功能,确认一下哪种仪器的功能能满足需要。

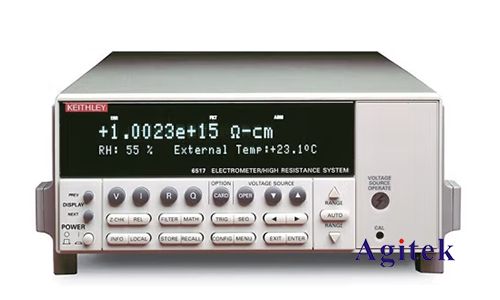

　　静电计可以测试电压电流电阻和电荷,并且输出最高±1000V的电压。他只能实现单通道测量。

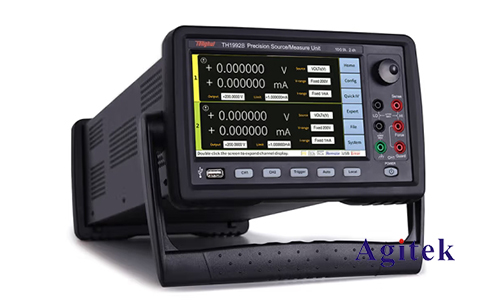

　　源表可以输出电压或电流,同时可以测试电压,电流,电阻和功率。

　　两者对比,静电计多一个测量电荷的功能,源表多了一个电流输出的功能。

　　如果单纯的只需要测试电压,电流,电阻,或者输出电压测试电流,那么这两者都可以满足。就要看被测件的参数了。

　　静电计一般称为飞安表,可以测量到飞安级别的电流,源表测量到nA左右,如果被测电流是皮安或者飞安,建议用静电计,如果是大于nA,那么两种仪器都能用。

　　不过静电计有个特殊的功能,在做纳米发电机等应用的时候有很重要。源表的采样率只有几kSa/S左右,被测信号变化特别快的时候,源表无法正确捕获到信号的峰值和变化趋势。静电计本身的采样率也比较低,但是它的后面板有一个模拟输出接口,可以把采集到的电压,电流电阻或电荷通过模拟输出按比例转化成电压信号输出,类似于把静电计当作一个传感器,输出后接到万用表或示波器上都行,这时候信号的采样率就取决于万用表或者示波器的采样,可以实现高采样,既可以测试小信号,也可以实现高采样。

　　源表也有它的优势,半导体测试,双通道源表可以实现三端器件的测量,测试半导体器件的转移曲线,特性曲线等是非常方便的。

　　针对微弱电流,高阻,电荷,或者高速脉冲测量拨入纳米发电机类的实验,选择静电计更合适,而半导体器件,三端口器件等,IV曲线测试用源表更合适。
