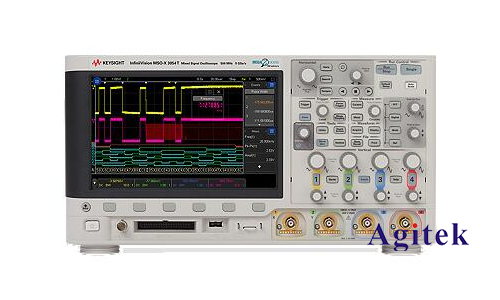

是德示波器现场校准注意事项

　　(1)是德示波器的类型:模拟:(DRT)，数字(DSO)，数模兼容(DPO)

　　(2)是德示波器校准的主要参数

　　垂直幅度

　　水平扫描为间：显示精度，检查晶体振荡器的性能

　　上升时间Tr(瞬态响应):越短越好，能快速捕捉瞬时信号

　　频率响应（稳态响应）：进一步调查宽带余量

　　输入阻抗

　　(3)是德示波器校准时应注意的事项

　　耦合方式：直流、交流、交流

　　探头设置：如何设置？

　　触发：内触发，外触发。错误的触发方式会导致信号不稳定

　　阻抗匹配

　　带宽限制

　　测试电缆：如何正确选择测试电缆

　　1.耦合方式的选择

　　VS交流耦合

　　被测信号只测量交流而不测量直流，滤掉直流分量，称为交流耦合

　　输入信号由DC分量和交流分量一起进入测量电路，称为DC耦合(推荐:对交流和DC分量的响应特性)

　　是德示波器的校准测试是德示波器的首选。直流耦合(DCCouple)相应地，校准器也应选择直流耦合方式。

　　2.探头设置

　　是德示波器探头设置：1:1，10:1，100:1；

　　是德示波器测量电压幅值

　　(1)探头设置为10:1衰减，所测真实值为读数×10

　　(2)探头设置为100:1衰减，所测真实值为读数×100

　　当是德示波器校准时，探头应设置为1:1.

　　3.触发模式的选择

　　选择正确的触发方式，确保测量时波形稳定显示。

　　触发源(SOURCE)所用通道的选择应与所用通道一致。

　　在正确选择触发源的前提下，还应注意调整触发电平旋钮(LEVEL)：缓慢调整触发电平，上下微调触发电平，使被测信号稳定显示在屏幕上（外部触发也是如此）。

　　4.阻抗匹配

　　校准是德示波器上升时间和频率响应(带宽)时，

　　基本用于射频段；

　　标准器设为50Ω输出阻抗；

　　是德示波器的输入阻抗也应设置为50Ω；

　　对于一些中低档，是德示波器的输入阻抗只有1MΩ的应外接一个通过式50Ω匹配阻抗（50Ω终端）端接在是德示波器的输入端。

　　5.带宽限制

　　是德示波器一般具有带宽限制功能（BWON）

　　被测信号在限制带宽内充分响应。如果被测信号超过限制带宽，被测信号将大大衰减，从而实现测量过滤掉不必要的高频干扰成分。但是，对于测量，有一个问题:检测频率响应时，会出现超差现象！so，当校准为是德示波器时，如果发现频率响应超差，首先要考虑是否打开了带宽限制。

　　综上所述，校准是是德示波器频率响应（带宽）时，除阻抗匹配外，还应注意：

　　将带宽限制（BW）关闭；

　　确保全带宽测量。

　　6.测试线缆

　　高频段校准上升时间和频率响应，使用测试电缆时会有一定的衰减。为了减少误差，使测量结果更准确，我们应该：

　　使用的电缆应尽量短

　　接头匹配，尽量减少转接

　　必要时，应先标定电缆的衰减量

　　（4）现场校准注意事项

　　1.现场温湿度监测

　　2.仪器接地可靠：由于是德示波器一般在高频段测量，接地非常重要，一是减少周围仪器的共同干扰，二是保护仪器，保护人，减少漏电的可能性。

　　3.防静电措施

　　由于是德示波器一般位于射频段，天气条件会干扰仪器，静电瞬时放电会击穿电容器。预防措施：一是将仪器放在防静电工作台上；二是工程师穿防静电衣服。

　　4.提前阅读仪器使用注意事项

　　(5)自动/半自动校准时未来计量发展趋势

　　新仪器的发展趋势

　　具有程控接口，USB存储等多功能、跨领域、跨领域、

　　大屏幕彩屏，触摸屏校准位置复杂

　　内置Windows系统指标分析复杂

　　校准市场的发展

　　校准实验室要求第三方校准机构增加

　　跨区域校准服务增加了用户对高质量校准服务的需求

　　提高校准要求

　　国际国内标准提出所有校准项目的测量不确定度

　　缩短校准时间，实施自动校准，符合标准

　　根据不同的结构和性能进行分类

　　①普通示波器。电路结构简单，频带窄，扫描线性差，仅用于观察波形。

　　②多用示波器。频带宽，扫描线性好，可定量测试直流、低频、高频、超高频信号和脉冲信号。借助振幅校准器和时间校准器，测量精度可以达到±5%。

　　③多线示波器。采用多束示波管，可在荧光屏上同时显示两个以上同频信号的波形，无时差，时序关系准确。

　　④各种示波器。具有电子开关和门控电路的结构，可在单束示波管荧光屏上同时显示两个以上同频信号的波形。但有时差，时序关系不准确。

　　⑤取样示波器。采用取样技术将高频信号转换为模拟低频信号进行显示，有效频带可达GHz级。

　　⑥记忆示波器。采用存储示波管或数字存储技术，将单个电信号瞬变过程、非周期现象和超低频信号长时间保留在示波管荧光屏上或存储在电路中进行重复测试。

　　⑦数字示波器。内部有微处理器，外部有数字显示器。有些产品可以在示波管荧光屏上显示波形和字符。被测信号通过模拟数变换器（A/D变换器)送入数据存储器。通过键盘操作，可以对捕获的波形参数的数据进行加、减、乘、除、求平均值、求平方根值、求平方根值等操作，并显示答案数。

       以上就是是德示波器现场校准注意事项的相关介绍，如您还有其他使用问题，欢迎关注西安安泰测试Agitek
