N6705C直流电源分析仪如何输出高带宽波形？N6705C直流电源具有任意波输出能力，输出波形的频率和输出带宽有关。可在仪器的设置菜单中设置。

　　本文主要介绍如何输出高频正弦波电压波形。

　　下面N6781A模块为例，输出100KHz正弦波电压。

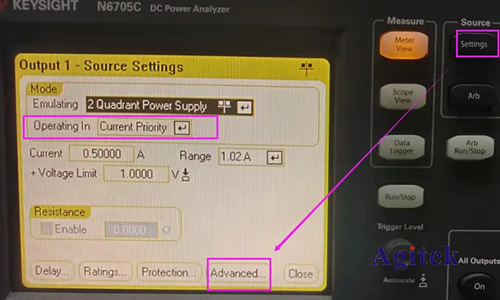

　　点击面板上的Setting键，进入Advance菜单。注意：输出电压波形，需要把Operating In设置为电压优先，即Voltage Priority。

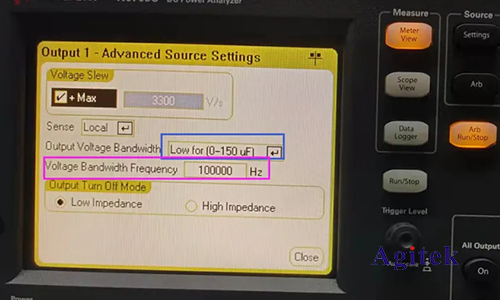

　　2.Output Voltage Bandwidth一般可以用Low模式做补偿，适用的负载范围广。这个菜单下面还有其他的模式，可以根据连接负载的特性设置。把Voltage Bandwidth Frequency设置为高带宽，比如要产生100KHz的正弦波，那么这个参数就要至少设置为100000Hz即100KHz以上。

　　3.设置任意波形

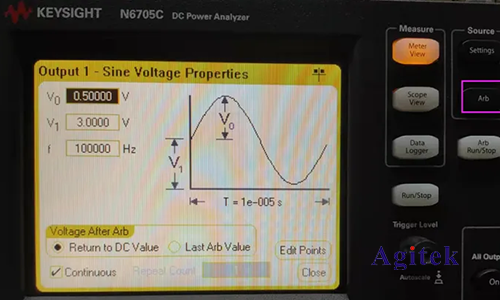

　　进入Arb功能键，设置频率100KHz，峰峰值V0为0.5V,偏置V1为3V。(这里说明一点，峰峰值对应的带宽越高，其可设置的范围越低)

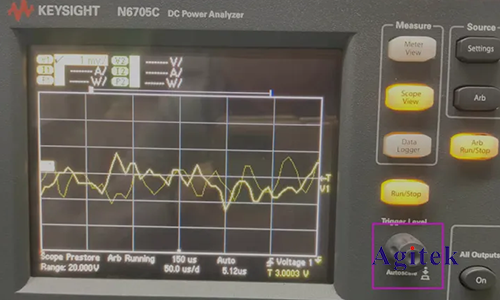

　　4.设置好参数之后，打开输出通道，并点击Arb Run/Stop按键，让Arb运行起来，用N6705C的示波器模式来观察任意波形，显示如下（可以按Trigger Level按键做Autoscale自动调节）：

　　从图上内容可以看出，输出的波形无任何规律，看上去像是噪声。即使改变Y轴的分辨率和横轴的时间刻度，对于波形显示无任何帮助。

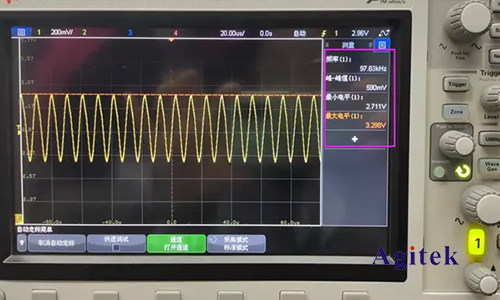

　　这时，如果电源输出的信号接到示波器的输入端，会发现波形

　　输出正常，这是由于示波器的采样率远高于电源的示波器模式的采样率（电源最大的采样率是200KHz）

　　示波器中测试到的波形频率是97.63 KHZ接近Arb的100 KHz，最大电平和最小电平数值和设置参数也基本吻合（2.75v-3.25V）。
