网络分析仪是利用其自身的激励信号源、信号分离装置和接收器来测量由射频微波器件、电缆、连接器、放大器等无源和有源射频器件和组件组成的微波网络特性参数的仪器。

　　在网络分析仪中检测信号有两种基本方法。

　　方法1：二极管检波。二极管检波提取射频信号输入包络电平，输出电压反映输入信号功率。如果输入信号是连续的CW信号，为DC检波，如果输入为范围调制信号，则为AC检查。二极管检查只反映信号范围信息，丢失射频载波信号的相位信息。

　　方法2：调谐接收器。调谐接收器将输入信号下变频ADC变成数字量后处理。这样可以获得信号的相位和幅度信号。

　　首先，如果检波器的工作频率范围为10，则检波器为宽带功率测试M至18G，其功率显示结果应为频率范围内存在的所有信号功率和，而无选频测试功能。

　　由于中频信号应通过带通滤波处理，由于检波器的带宽测试模式，这种无选频测试会导致大测量噪声带宽(20G)，调谐接收器的中频带宽可小至1KHz，这样可以保证接收器具有良好的测试灵敏度，抑制被测件输出信号中杂波失真成分。

　　调谐接收器的灵敏度与中频滤波器带宽的设置直接相关。中频带宽越窄，进入接收器的噪声能量越少，灵敏度越高，但输出信号响应时间越长，网络分析仪的测试速度越低。

　　与检波器相比，调谐接收器具有较小的检测带宽，因此检测灵敏度高，可以真正获得被测件的指标。

　　矢量网络分析仪可以通过增加输出功率来减少中频带宽或使用平均功能(Avg)扩大测量动态范围。

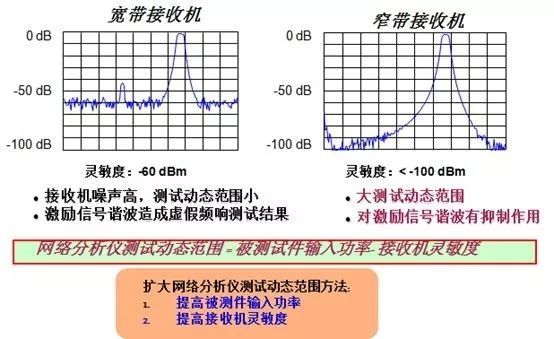

　　图1网络分析表动态范围对测试结果的影响

　　大多数高端网络分析仪采用高性能矢量网络分析仪进行调谐接收机。
