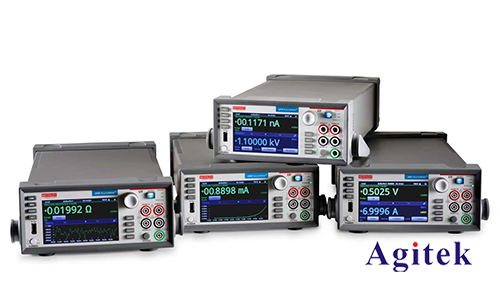

数字源表又称源测量单元(SMU)，是数字万用表(DMM).电压源.实际电流源.电子负载和脉冲发生器的有用功能集成在仪器中，相当于电压源.电流源.电压表.电流表和电阻表的综合体可以作为四象限电压源或电流源提供精确的电压或电流，同时测量电流值或电压值。

　　无论是电压还是电流扫描，数字源表都可以在要求的范围内扫描特定的增量，同时测量每个阶梯的电流或电压值。SMU测量循环可以优化测量速度，以确保当电流需要足够的建立时间和测量的完整性时。

　　如何理解数字源表的基本参数？

　　数字源表主要用于中低电平测试和研发实验室，是为传统测试和高速生产测试而设计的。特别适用于需要精密电压源和电流源驱动的测试应用，以及电流和电压测量。所有源表都提供精密的电压和电流源测量能力。每个源表由一个高稳定的直流源和一个真正的仪器级五位半多功能表组成。

　　1.四象限：电源象限是指X轴的输出电压.输出电流是Y轴形成的象限图。.三象限是电压电流相同，设备供电其他设备称为源模式；第二.四象限是电压电流的反向，其他设备放电设备，被动吸收流入的电流，并为电流提供返回路径，称为肼模式。

　　2.分辨率：输入信号的小变化可导致输出信号的变化。测量值中可直接读取的小值；

　　3.源限制:电压或电流的限制范围。由于源表象限功率有限，高压档或大电流档的大输出电流或大输出电压有限。

　　4.通道:一组完整功能的源表是一个通道。如需多通道，请向客户推插卡式源表。

　　5.准确性：实际输出信号与理想输出之间的偏差。一般使用增益误差+偏差表示。

　　6.噪声：直流电源输出的交流杂散成分称为纹波和噪声。输出中的交流周期信号为纹波，噪声随机。比较参数时注意带宽.峰峰值.关键词，如有效值。

　　7.输出建立时间：输出信号达到预期稳定值所需时间。

　　8.容性负载稳定性：DUT设备在容性负载下的稳定性。

　　9.量程变化过冲:量程切换瞬时输出值偏离理想值范围。

       以上就是如何理解数字源表的基本参数的相关介绍，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
