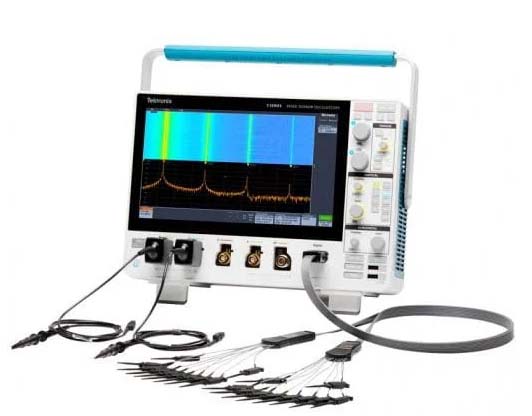

泰克3系列MDO34混合域示波器主要性能指标

　　4条模拟通道

　　100 MHz,200 MHz,350 MHz,500 MHz,1 GHz带宽型号

　　带宽可以升级(最高1 GHz)

　　最高5 GS/s采样率

　　所有通道上10 M记录长度

　　>280,000 wfm/s最大波形捕获速率

　　标配无源电压探头，3.9 pF容性负载和250 MHz或500 MHz或1 GHz模拟带宽

　　频谱分析仪(选配)

　　频率范围:9 kHz-1 GHz(标配)或3 GHz(选配)

　　超宽捕获带宽，最高可达3 GHz

　　任意函数发生器(选配)

　　13种预先定义的波形类型

　　50 MHz波形发生

　　128 k任意波形发生器记录长度

　　250 MS/s任意波形发生器采样率

　　数字通道(选配)

　　16条数字通道

　　所有通道上10 M记录长度

　　121.2 ps定时分辨率

　　串行总线解码、触发和搜索(选配)

　　串行总线支持I2C,SPI,RS-232/422/485/UART,USB 2.0,CAN,CAN FD,LIN,FlexRay,MIL-STD-1553,ARINC429和音频标准

　　数字电压表/频率计数器(产品注册后免费)

　　4位DC,AC RMS和DC+AC RMS电压测量

　　5位频率测量

　　典型应用

　　嵌入式设计和物联网

　　使用3系列MDO在混合信号嵌入式系统上执行系统级调试，并支持各种常用的串行总线，包括当今较常用的串行总线技术，迅速发现和解决问题。

　　功率设计

　　使用自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，在经济的解决方案中提供较广泛的功率探头选择范围，进行可靠的、可重复的电压、电流和功率测量。

　　教育

　　管理工作台上的多台仪器可能会非常麻烦。3系列MDO体积小(深5.9英寸,149 mm)，在一台仪器中同时融合了模拟测量、数字测量、RF测量及一台信号源。体积小、集成度高，可以帮助您讲授各种电子原理，用来执行更加完善的实验。全面升级能力可以在需求变化时或在预算允许时再增加功能。

　　制造测试和调试

　　规格和空间限制可能会给车间带来巨大影响。3系列MDO把多台仪器集成到一台小型仪器中，竭尽所能地减少了机架或工作台空间。整合降低了在制造测试或调试站中使用多种不同仪器的相关成本。

　　安装和维护服务

　　在需要的时间和地点获得适当的仪器至关重要。3系列MDO在一台轻便的(11.7磅,5.3公斤)便携式仪器中提供了模拟波形、数字逻辑和频谱分析功能，特别适合空间有限、且需要灵活性的应用。
