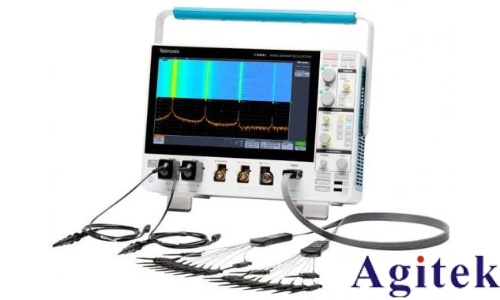

泰克3系列MDO混合域示波器是一款集模拟、数字、射频和信号发生功能于一体的高性能测试仪器，专为复杂电子系统的系统级调试而设计。其紧凑的机身（深度仅5.9英寸，149毫米）和轻量化设计（重11.7磅，5.3公斤）使其在实验室、教育、制造及现场维护等多种场景中表现出色，尤其适合空间受限但需高灵活性的应用环境。凭借其强大的功能集成和简便的操作界面，3系列MDO成为嵌入式设计、物联网、功率电子和教育管理等领域的理想工具。

核心性能与技术规格

3系列MDO提供2通道和4通道模拟输入型号，带宽覆盖100 MHz至1 GHz，并支持软件升级至最高带宽，满足不断增长的测试需求。其关键性能指标包括：

高采样率与长记录长度：最高5 GS/s采样率和所有通道上10 M点的记录长度，确保捕获高速瞬态信号和长时间波形细节。

卓越的波形捕获速率：超过280,000波形/秒，显著提升调试效率，快速发现偶发故障。

低负载无源探头：标配探头具有3.9 pF容性负载和高达1 GHz的模拟带宽，减少对被测电路的影响。

频谱分析功能（选配）：频率范围覆盖9 kHz至1 GHz（标配）或扩展至3 GHz（选配），支持超宽捕获带宽，适用于RF信号分析。

任意函数发生器（选配）：支持13种预定义波形类型，50 MHz波形发生能力，以及128 k点任意波形发生器（250 MS/s采样率）。

数字通道（选配）：16条数字通道，10 M点记录长度和121.2 ps定时分辨率，适用于混合信号调试。

串行总线支持（选配）：全面支持I2C、SPI、UART、USB 2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC429及音频标准，提供解码、触发和搜索功能。

数字电压表/频率计数器（免费）：通过产品注册获得，支持4位电压测量（DC、AC RMS、DC+AC RMS）和5位频率测量。

典型应用与优势

1. 嵌入式设计与物联网

3系列MDO支持多种常用串行总线，可在混合信号嵌入式系统上执行系统级调试，快速发现和解决问题，显著缩短开发周期。

2. 功率电子设计

提供自动功率质量、开关损耗、谐波、纹波、调制和安全作业区测量，结合广泛的功率探头选择，实现可靠、可重复的电压、电流和功率测试。

3. 教育管理

一台仪器集成模拟、数字、RF测量及信号源功能，简化实验台设置，帮助教师讲解电子原理并开展高级实验，提升教学效果。

4. 制造与调试

高度集成设计减少机架或工作台空间占用，降低多仪器使用成本，适用于空间和预算受限的制造测试与调试站。

5. 现场维护与安装

便携式设计和电池供电选项（需选配）使其成为现场服务的理想工具，确保在需要的时间和地点获得全面测试能力。

用户界面与升级能力

3系列MDO采用直观的下一代用户界面，包括：

设置条（Settings Bar）：位于显示屏底部，通过标签式布局管理关键参数，一键访问通道、数学波形、参考波形、总线波形、MSO、频谱分析仪、AFG和DVM等功能。

结果条（Results Bar）：位于显示屏右侧，集中显示光标、测量、搜索和总线解码结果，优化波形查看区域，支持随时隐藏以扩大显示空间。

该仪器支持全面升级能力，用户可根据需求或预算变化逐步增加功能（如带宽、分析软件），保护投资并适应技术演进。

产品生态与支持

3系列MDO兼容泰克广泛的探头和附件生态系统，并可通过TekDrive云平台实现数据共享与协作。用户可在线获取产品手册、技术规格和订货信息（如3 Series MDO Mixed Domain Oscilloscopes Datasheet），探索更多示波器型号以满足特定需求。

与其他泰克示波器的对比

带宽与分辨率：3系列MDO最高1 GHz带宽，低于4系列MSO（1.5 GHz）、5系列MSO（2 GHz）和6系列MSO（8 GHz），但满足大多数主流应用。

垂直分辨率：8位分辨率，低于4/5/6系列的12位，适合一般调试；高分辨率模式可选。

显示器与输入：11.6英寸高清屏和TekVPI接口，提供良好可视性和探头兼容性。

高级功能：5/6系列提供一致性测试、抖动分析和Windows操作系统，适合高端应用；3系列MDO则侧重性价比和多域集成。

总结

泰克3系列MDO混合域示波器以“一台仪器，多域覆盖”的理念，将复杂测试简化为日常操作。其强大的性能、灵活的选件和直观的界面，使其成为工程师、教育工作者和制造技术人员的得力助手。无论是调试嵌入式系统、优化功率设计还是执行现场维护，3系列MDO都能提供可靠、高效的解决方案，助力用户在竞争激烈的电子领域中保持领先。
