斯坦福DG535数字延迟和脉冲发生器提供四个精确定时的逻辑转换或两个独立的脉冲输出。所有通道的延迟分辨率为 5 ps,通道间抖动通常为 50 ps。
概述
DG535 数字延迟和脉冲发生器提供四个精确定时的逻辑转换或两个独立的脉冲输出。所有通道的延迟分辨率为 5 ps,通道间抖动通常为 50 ps。输出向 50 Ω 或高阻抗负载提供 TTL、ECL、NIM 或可变电平( 至 +4 V)脉冲。高精度、低抖动和宽延迟范围使 DG535 成为激光定时系统、自动化测试和精密脉冲应用的理想选择。
DG535 规格 | |
延误 | |
| 频道 | 四个独立的延迟输出 |
| 范围 | 0 到 999.999,999,999,995 秒 |
| 解析度 | 5 皮秒 |
| 准确性 | 1500 ps + 时基误差 × 延迟 |
| 时基 | 标准:25 ppm 晶体振荡器 可选:1 ppm TCXO(选件 03) 外部:10.0 MHz 参考输入 |
| RMS 抖动 | <100 ps + (10 -8 × 延迟) |
| 触发延迟(典型值) | 85 ns(外部触发到 T0 输出) |
外部触发 | |
| 速度 | DC 至 1/(1 µs + 最长延迟) |
| 临界点 | ±2.56 VDC |
| 解析度 | 10 毫伏 |
内部速率发生器 | |
| 速度 | 单次,0.001 Hz 至 1.000 MHz,或线 |
| 解析度 | 四位数字,0.001 Hz 低于 10 Hz |
| 准确性 | 与时基相同 |
| 抖动 | 1:10,000 |
| 安顿下来 | 任何速率变化 <2 秒 |
| 突发模式 | 在触发周期的整数倍(4 到 32767)处,每个突发 2 到 32766 个脉冲 |
输出 | |
| 加载 | 50 Ω 或高阻抗 |
| 上升时间 | 2 到 3 ns(典型值) |
| 转换率 | 1V/ns |
| 过冲 | <100 mV + 10 % 的脉冲幅度 |
| 级别 | TTL:0 至 4 VDC(正常或反向) ECL:-1.8 至 -0.8 VDC(正常或反向) NIM:-0.8 至 0.0 VDC(正常或反向) VAR:在 -3 VDC 和 +4 VDC 之间可调节偏移和幅度分辨率为 10 mV。4 V 最大转换。 |
| 准确性 | 100 mV + 5 % 脉冲幅度 |
| 选项 02 | 后面板 1 µs 脉冲对应于 T0、A、B、C、D 输出,标称幅度为 1 kHz 重复率下前面板输出的 8 倍。输出电平降低了 2 V/mA 的额外平均输出电流。 |
相关产品
RIGOL推出的新一代多通道波形生成解决方案平台。它不仅拥有高达500MHz带宽、2.5GSa/s采样率和16bit高分辨率的核心性能,更在紧凑的机身内集成了多达8个独立输出通道。无论是皮秒级的精密同步,还是纯净安全的隔离输出,DG5000 Pro都旨在为您解决多通道、高精度的复杂测试难题,并显著节省宝贵的实验空间和投...
RIGOL推出的新一代多通道波形生成解决方案平台。它不仅拥有高达500MHz带宽、2.5GSa/s采样率和16bit高分辨率的核心性能,更在紧凑的机身内集成了多达8个独立输出通道。无论是皮秒级的精密同步,还是纯净安全的隔离输出,DG5000 Pro都旨在为您解决多通道、高精度的复杂测试难题,并显著节省宝贵的实验空间和投...
DG5000 Pro函数/任意波形发生器是RIGOL新一代隔离波形发生器。产品基于Si-Fi II技术平台,实现最高2.5GSa/s采样率,500MHz输出频率,16bit垂直分辨率,拥有多项全新功能升级,满足多个行业及应用场景需求。
双通道对地隔离消除地环路带来的干扰和噪声,提升输出稳定性,保护对电位差敏感的器件及电路高采样,低失真2.5GSa/s采样率及500MHz最高输出频率,为您的波形
相关文章
智能家居产品集成无线通信、传感器采集、电源管理与信号控制电路,产品研发、可靠性验证阶段,需要模拟各类激励信号,验证传感器、主控芯片、通信模块在复杂环境下的工作稳

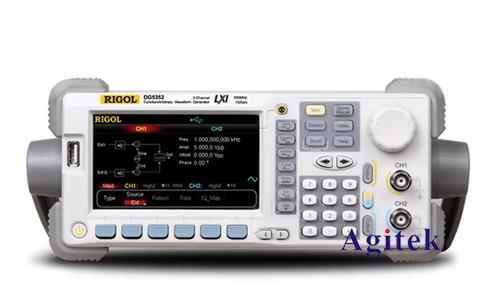

随着物联网技术快速普及,传感器、无线通信模组、低功耗终端等设备对信号完整性、接口可靠性、抗干扰能力提出严苛测试要求。普源 DG5352 Pro 双通道函数 /
