同惠TH199X系列高精度源表

TH1991/TH1992系列精密源/测量单元可输出高达210V直流电压、3A直流电流以及10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率，支持高速采样，可生成任意波形。

　　TH199X系列精密源/测量电源，可同时输出并测量电压和电流，在仪器中集成了电流源、电压源、电压表、电流表功能，各功能可任意切换。

同惠TH199X系列高精度源表(图1)

　　TH1991/TH1992系列精密源/测量单元可输出高达±210V直流电压、±3A直流电流以及±10.5A脉冲电流、最小10fA/100nV的电源和测量分辨率，支持高速采样，可生成任意波形。

　　TH1991/TH1992系列精密源/测量单元系列采用了7英寸电容式触摸屏，以Linux操作系统为底层，交互式图形用户界面及各种显示模式，并内置了二极管、三极管、MOS管以及IGBT等器件的I/V曲线扫描功能，无需连接上位机即可完成IV功能测试，可显著提高测试效率。

　　TH1991/TH1992系列精密源/测量单元全面、综合的电源和测量功能，是测试半导体、有源/无源器件以及各种其他器件与材料的理想选择。

　　TH1991/TH1992系列精密源/测量单元广泛应用在研发和教育应用、工业开发、测试和制造业等领域。

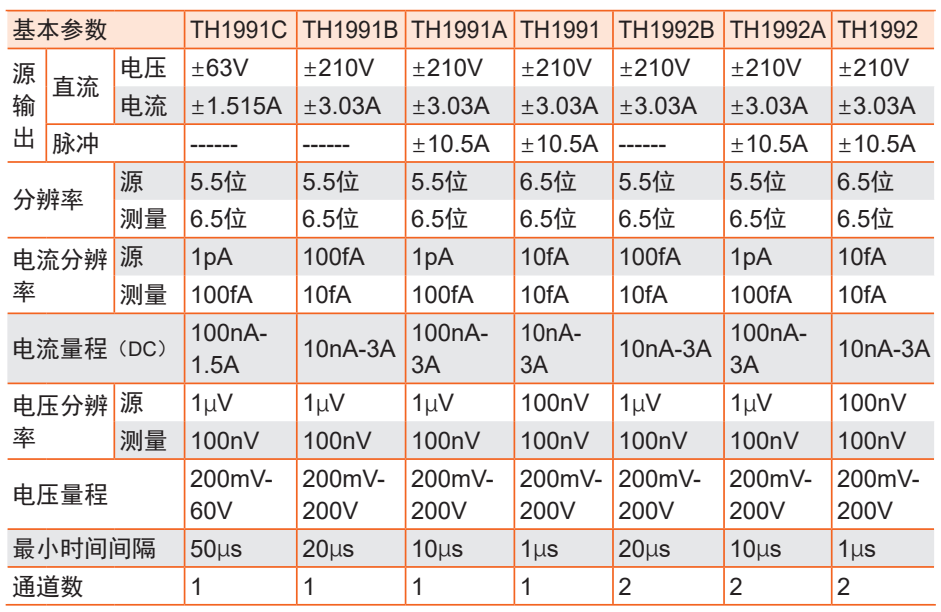

产品型号			TH1991C	TH1991B	TH1991A	TH1991	TH1992B	TH1992A	TH1992
显示
显示器 7英寸电容式触摸彩色LCD显示器，分辨率800×480
关键指标
通道数			1				2
功率			31.8W
最大输出	电压		±63V	±210V
	电流	直流	±1.515A	±3.03A
		脉冲	------	------	±10.5A	±10.5A	------	±10.5A	±10.5A
电源	最大位数	位数	5 1/2			6 1/2	5 1/2		6 1/2
	最小分辨率	电压	1μV			100nV	1μV		100nV
		电流	1pA 100fA 1pA			10fA	100fA 1pA		10fA
测量	最大位数	位数	6 1/2
	最小分辨率	电压	100nV
		电流	100fA	10fA	100fA	10fA	10fA	100fA	10fA
电压量程			200mV -60V	200mV-200V
最小间隔时间			50μs	20μs 10μs 1μs 20μs 10μs 1μs
电压测量/电压源（精度：读数百分比+偏置）
量程	±200mV	测量分辨率	100nV
		精度	±(0.015% + 225μV)
	±2V	测量分辨率	1μV
		精度	±(0.02% + 350μV)
	±20V	测量分辨率	10μV
		精度	±(0.015% + 5mV)
	±200V	测量分辨率	100μV
		精度	±(0.015% + 50mV)
电流测量/电流源
量程	±10 nA	测量分辨率	10fA(TH1991A/TH1992A无此量程)
		精度	±(0.10 % + 50 pA)
	±100nA	测量分辨率	100fA
		精度	±(0.06% + 100pA)
	±1μA	测量分辨率	1pA
		精度	±(0.025% + 500pA)
	±10μA	测量分辨率	10pA
		精度	±(0.025% + 1.5nA)
	±100μA	测量分辨率	100pA
		精度	±(0.02% + 25nA)
	±1mA	测量分辨率	1nA
		精度	±(0.02% + 200nA)
	±10mA	测量分辨率	10nA
		精度	±(0.02% + 2.5μA)
	±100mA	测量分辨率	100nA
		精度	±(0.02% + 20μA)
	±1A	测量分辨率	1μA
		精度	±(0.03% + 1.5mA)
	±1.5A	测量分辨率	1μA
		精度	±(0.05% + 3.5mA)
	±3A	测量分辨率	10μA
		精度	±(0.4% + 7mA)
	±10A	测量分辨率	10μA
		精度	±(0.4% + 25mA)

脉冲源（脉宽是指10%上升沿至90%下降沿的时间，基数电平：脉冲低点电平，峰值电平：脉冲高端电平）
最小可编程脉冲宽度			50μs
脉宽编程分辨率			1μs
直流或脉冲最高电压	210V	最大峰值电流	0.105A
		最大基数电流	0.105A
		脉冲宽度	50μs - 99999.9s
		最大占空比	99.9999%
	21V	最大峰值电流	1.515A
		最大基数电流	1.515A
		脉冲宽度	50μs - 99999.9s
		最大占空比	99.9999%
	6V	最大峰值电流	3.03A
		最大基数电流	3.03A
		脉冲宽度	50μs - 99999.9s
		最大占空比	99.9999%
仅脉冲	200V	最大峰值电流	1.515A
		最大基数电流	50mA
		脉冲宽度	50μs - 2.5ms
		最大占空比	2.5%
	180V	最大峰值电流	1.05A
		最大基数电流	50mA
		脉冲宽度	50μs - 10ms
		最大占空比	2.5%
	6V	最大峰值电流	10.5A
		最大基数电流	0.5A
		脉冲宽度	50μs - 1ms
		最大占空比	2.5%
电阻测量（自动电阻测量模式、4 线、2 V 量程）
量程	2Ω	分辨率	1μΩ
		测试电流	1 A
		电流量程	1 A
		总误差	0.2% + 0.00035Ω
	20Ω	分辨率	10μΩ
		测试电流	100mA
		电流量程	100mA
		总误差	0.06% + 0.0035Ω
	200Ω	分辨率	100μΩ
		测试电流	10mA
		电流量程	10mA
		总误差	0.065% + 0.035Ω
	2kΩ	分辨率	1mΩ
		测试电流	1mA
		电流量程	1mA
		总误差	0.06% + 0.35Ω
	20kΩ	分辨率	10mΩ
		测试电流	100μA
		电流量程	100μA
		总误差	0.065% + 3.5Ω
	200kΩ	分辨率	100mΩ
		测试电流	10μA
		电流量程	10μA
		总误差	0.06% + 35Ω
	2MΩ	分辨率	1Ω
		测试电流	1μA
		电流量程	1μA
		总误差	0.095% + 350Ω
	20MΩ	分辨率	10Ω
		测试电流	100nA
		电流量程	100nA
		总误差	0.18% + 3.5kΩ
	200MΩ	分辨率	10Ω
		测试电流	10nA
		电流量程	10nA
		总误差	1.08% + 35kΩ

接口	RS232C、USB HOST、USB DEVICE、LAN、HANDLER
环境和温度
使用温湿度范围	23°C±5°C
存放温湿度范围	23°C±5°C
精度保证温湿度	23°C±5°C
预热时间	60分钟
环境温度变化	30%到80%RH
校准周期	一年
一般指标
电源	90 V to 264 V, 47 Hz to 63 Hz, 250 VA maximum
功率	31.8W
上架尺寸	215mmx132mmx490mm
外形尺寸	235mmx154mmx530mm
重量	约8.5kg（单通道）/ 10kg（双通道）
