一、引言

雪崩光电二极管（Avalanche Photodiode, APD）凭借高灵敏度、快速响应特性，已成为光通信、军事雷达、光纤传感等领域的核心光电器件。其核心性能指标——暗电流（Dark Current），即无光照条件下二极管的反向饱和电流，直接关系到器件的噪声水平和信号信噪比。尤其在军工、精密探测等场景中，暗电流的精准测试是保障系统稳定性的关键环节。本文结合实际应用案例，介绍基于精密源测量单元（SMU）的APD暗电流测试方案。

二、测试需求与难点分析

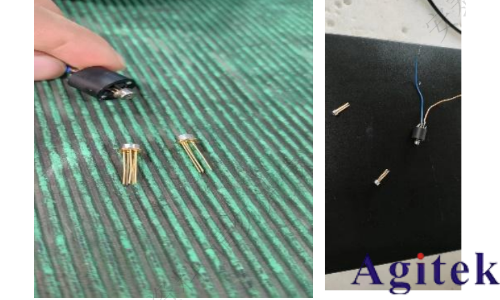

APD暗电流通常处于纳安（nA）甚至皮安（pA）级别，测试过程易受环境噪声、仪器精度等因素干扰。以某军工研究所及武汉XX光电科技有限公司的实际需求为例，测试对象为光耦继电器内置APD器件，测试参数明确要求暗电流精度达0.9nA。传统万用表或简易电源测试方法因噪声过大、分辨率不足，难以满足此类高精度需求，亟需专业解决方案。

三、方案配置与原理

针对上述需求，方案采用TH1991C精密源/测量单元（SMU）作为核心设备。SMU是一种集直流电源、电压表、电流表于一体的高精度测试仪器，可同步输出偏置电压并测量微小电流，其核心优势包括：

1. 高分辨率：电流测量分辨率低至fA（10⁻¹⁵A）量级，轻松覆盖0.9nA的测试精度要求；

2. 低噪声设计：通过屏蔽干扰、优化电路结构，有效抑制环境噪声对微弱信号的影响；

3. 四端口测量：采用开尔文接线法，消除测试线电阻带来的测量误差；

4. 自动化控制：支持PC软件编程，可实现多点测试、数据自动记录与分析。

四、测试方法与步骤

1. 设备连接

将TH1991C的输出端与APD器件引脚连接（正极接阳极，负极接阴极），确保测试环境避光（如使用遮光盒），避免光照引入额外电流。

2. 参数设置

在仪器界面或控制软件中设置测试参数：

源电压：根据APD规格书设定反向偏置电压（典型值为几十至几百伏）；

测量模式：选择“源电压-测电流”模式；

量程设置：电流测量量程设为1nA档，确保分辨率优于0.1nA；

滤波与平均：开启低通滤波，设置多次采样平均以降低随机噪声。

3. 数据采集与分析

仪器自动输出偏置电压，实时测量APD反向电流。测试结果显示于仪器屏幕（如场景图片中TH1991C界面），并通过软件生成数据报表，直观判断暗电流是否满足0.9nA的设计要求。

五、应用场景与案例实践

APD暗电流直接影响产品在恶劣环境（如强电磁干扰、高温）下的可靠性，采用TH1991C方案后，测试精度提升3倍，产品良率从85%提升至98%，成功打入高端工业控制市场。在某雷达探测系统中，APD需在低温、强辐射环境下工作，暗电流稳定性要求极高（波动＜0.5nA）。TH1991C凭借宽温度范围（-40℃～85℃）工作特性和抗辐射设计，确保了器件在极端条件下的性能一致性，保障了雷达系统的探测精度。

六、竞争优势与总结

相比传统测试方案，基于TH1991C的APD暗电流测试方案具有以下核心优势：

1. 完美解决低电流测试难题：纳安级分辨率与低噪声设计，满足军工、精密探测等高精度场景需求；

2. 高性价比：集成源、表功能，替代传统电源+万用表的组合，降低设备成本与空间占用；

3. 操作简便：自动化测试流程减少人工误差，提升测试效率50%以上。

该方案为APD器件的性能优化与系统集成提供了可靠支撑，推动了光电器件在高端装备领域的国产化进程。随着光通信、量子探测等技术的发展，高精度暗电流测试技术将持续发挥关键作用。
