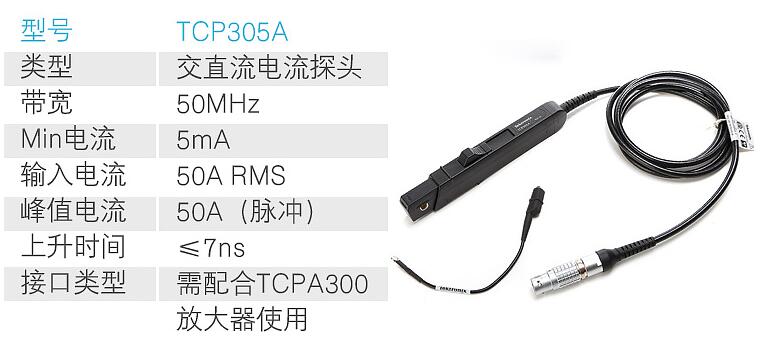

电压探头TCP305A带宽:DC-50 MHz,DC电流:50 A ,峰值电流:50 A,最小电流:5 mA,上升时间:< 7 ns

TCP300 和 TCP400 系列 AC/DC 电流测量系列是满足当今电流测量需要的非常先进的电流测量系统。当通过 TEKPROBE Level II、TekConnect(使用 TCA-BNC)或 TekVPI(使用 TPA-BNC)接口连接泰克示波器时,电流测量和计算变得轻松简单。
主要性能指标
AC/DC 测量功能
DC - 100 MHz,电流探头放大器 (TCPA300) 使用:DC - 100 MHz,30 A DC (TCP312A)
DC - 50 MHz,50 A DC (TCP305A)
DC - 15 MHz,150 A DC (TCP303)
DC - 50 MHz,电流探头放大器 (TCPA400) 使用:DC - 2 MHz,750 A DC 1 (TCP404XL)(500 A DC 连续电流)
1降额与占空比有关
主要特点
自动定标和确定单位1 - 示波器屏幕的幅度和电流读数通过消除手动计算,减少了测量误差
AC/DC 输入耦合
插入阻抗低,降低了被测器件的负荷
分裂铁心结构,电路连接简便
状态指示器提供虚拟工作状态和潜在错误条件通知 — 消磁、探头张度、超载、不端接 50 Ω、不兼容的探头类型
降低了直流漂移和噪声,从而改进低电平电流测量
第三方安全认证
1需要 TDS TEKSCOPE 示波器或带有 TCA-BNC 适配器的 TekConnect 示波器
应用
电信、数据通信、计算机和半导体电力电子环保行业设计师、安装人员和维修人员的发展和分析解决方案:
电源(开关和线性)
半导体设备(SCR、IGBT、MOSFET、CMOS、BJT)
功率逆变器/转换器
电子镇流器
工业/消费电子产品
移动通信(电话、卫星、中继站)
马达驱动器
运输系统(电动车辆、电动火车、机车、航空电子设备)
