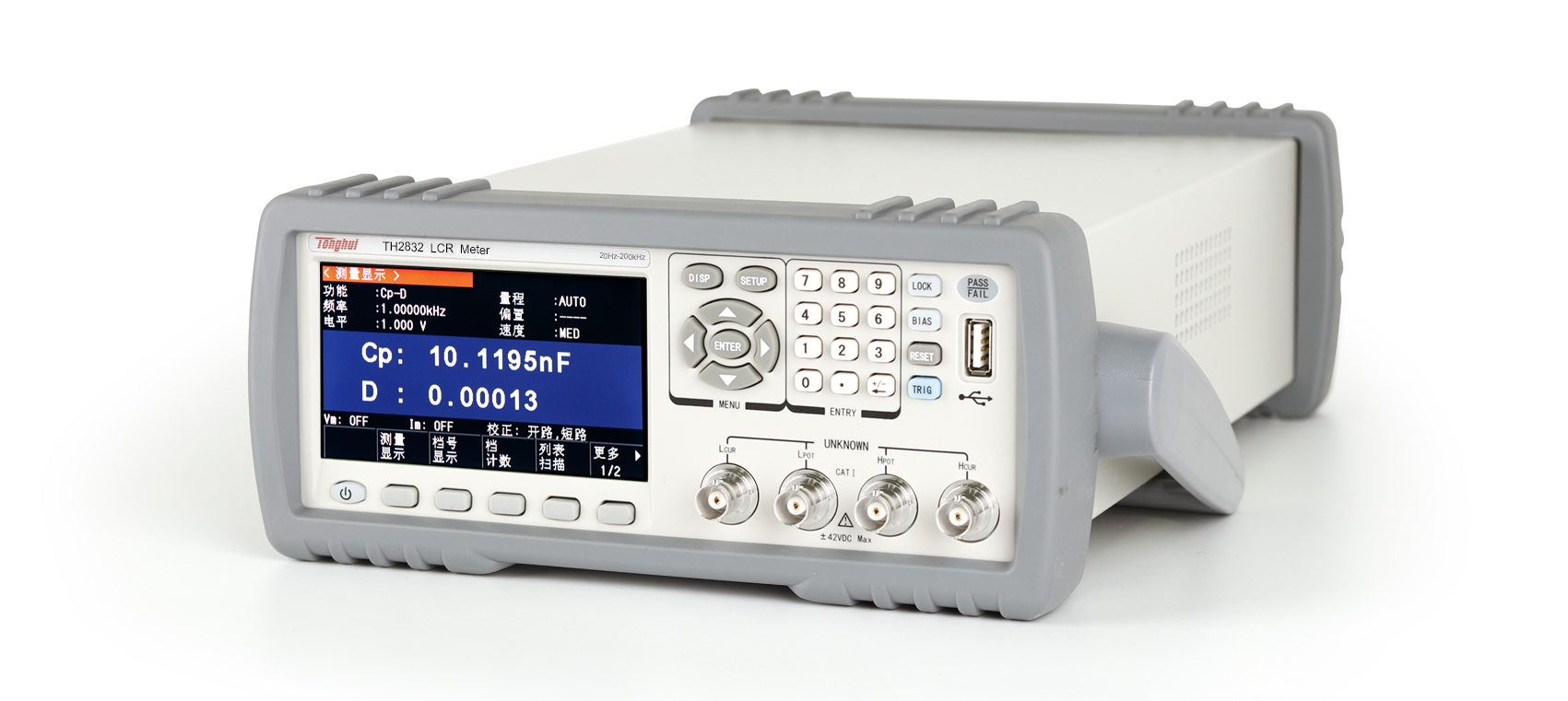

扁平线圈因匝数少、线径粗、低感量、低阻抗的特性，使用常规LCR电桥测试极易因接触电阻和引线误差导致结果失真。同惠TH2830精密LCR数字电桥凭借其0.05%精度、六位读数分辨率及100kHz测试频率，结合几项针对性设置技巧，可显著提升测试的准确性与效率。

1. 采用四端对开尔文连接，消除引线电阻

扁平线圈的直流电阻（DCR）常在毫欧级，普通两线测量会因线缆和接触电阻产生巨大误差。必须采用TH2830的四端对（4-Terminal Pair）Kelvin连接方式，将电流源和电压检测回路分开。测试时，确保HC（高电流）和HP（高电压）在测试端内侧短接，LC（低电流）和LP（低电压）在外侧短接，使电压检测线直接贴近被测引脚，从而精确扣除线缆上的压降，保证DCR和低阻抗L值的真实读数。

2. 针对性的开路/短路清零

夹具和线缆的残余阻抗（杂散电容约0.1~0.5pF，残余电感10~50nH）对扁平线圈这类低阻抗元件影响极大。应在实际测试使用的夹具状态及相同线缆间距下执行“全频清零”：短路清零时使用附带的低阻抗短路片，紧密连接在测试端而非直接短接测试夹；开路清零时保持测试夹处于测试时的间距，严禁接触。这能将系统误差降至最低。

3. 设定合适的测试信号电平

由于扁平线圈磁路开放且匝数少，电感量容易受测试电流影响。TH2830允许编程测试电平（10mVrms2Vrms）。建议将电平设置在**0.3Vrms1Vrms之间。若电平过低易受噪声干扰，过高则可能使磁芯饱和导致L值异常。同时，推荐启用“电压电流监视”功能**，确保施加在线圈上的实际信号与设定值一致。

4. 利用Ls-Rd同屏显示，提升产线效率

TH2830具备Ls-Rd/Lp-Rd功能，可在主副参数显示区同时读取电感量（L）和直流电阻（Rdc）。无需切换界面即可一次获取判断线圈好坏的关键指标（阻值是否短路/断路，电感是否在公差带）。配合内置比较器设定上下限，可直观显示PASS/FAIL，适合产线快速筛查。

5. 频率选择与等效电路匹配

测试频率越接近实际工作频率越具参考意义。针对电源电路中的扁平线圈，建议选用1kHz或10kHz作为基本测试频率；若用于高频滤波或开关电源（工作频率常在50kHz~100kHz），则需将TH2830调至100kHz档位。此外，低阻抗（通常<100Ω）的扁平线圈应选择串联等效电路（Ls），高阻抗则选并联等效电路（Lp），选错等效模式会导致Q值虚高或偏低。

6. 列表扫描功能分析频率特性

对于研发阶段的扁平线圈，可利用TH2830的列表扫描模式设定多点频率（如从50Hz至100kHz，共201个点），自动扫描不同频率下的电感与阻抗变化。这能直观反映线圈的寄生电容效应和截止频率点，为应用设计提供关键数据支撑。
