在现代电子技术飞速发展的今天，从智能手机到航空航天设备，高速数字技术已渗透至生活的方方面面。对于工程师而言，要确保这些精密器件在高速高频环境下稳定工作，拥有一双能洞察信号本质的“眼睛”至关重要，而这双眼睛，正是示波器。

示波器不仅是电子测试领域的通用工具，更是保障信号完整性的核心仪器。它的核心使命在于精确重建并显示电子信号波形。尽管接入电路时不可避免地会产生负载效应，但高性能示波器能将其降至最低，帮助工程师在设计与测试中精准判定元器件状态，捕捉数字万用表无法呈现的信号细节。

从外观结构来看，现代示波器虽型号繁多，但基本架构大同小异。前面板通常划分为通道输入、显示屏、水平与垂直控制区及触发控制区。通过探头将信号引入通道，示波器便能在屏幕上以时间为横轴、电压为纵轴绘制出信号轨迹。而后板则集成了丰富的连通性接口，如USB、LAN等，使其能像计算机一样便捷地传输和处理数据。

示波器根据不同的标准通常分为数字示波器，模拟示波器，虚拟示波器，手持示波器等。

一般为模拟示波器和数字示波器两类。

模拟示波器

第一种是模拟示波器，它使用阴极射线管来显示波形。屏幕上涂有荧光物质，只要被电子束集中就会发光。当连续的荧光点亮起时，您可以看到信号的再现图形。为了使示波器稳定地显示波形，必须使用触发。当显示屏上的整个波形迹线完成时，示波器会等到特定的事件发生后（例如，上升沿超过某个电压值）再次开始显示迹线。未经触发的显示画面是没有用处的，因为它显示的波形并不稳定（同样适用于下面将会讨论的 DSO 和 MSO 示波器）。

模拟示波器非常实用，因为荧光点会继续发光一段时间而不会马上消失。您可以在几个彼此重叠的示波器迹线上看到信号的毛刺或不规则性。由于当电子束击中屏幕时便会显示波形，所以显示信号的亮度与实际信号的亮度有关。这使显示屏与三维显示屏类似（换句话说，x 轴代表时间，y 轴代表电压，而 z 轴则代表亮度）。

模拟示波器的不足之处是无法使显示画面 “固定”，从而使波形停留较长的时间。当荧光物质不再发光时，该部分的信号也随之消失。此外，您无法自动执行波形测量，必须使用显示屏上的网格线进行手动测量。电子束在进行水平扫描和垂直扫描时存在一个速度上限，这会导致模拟示波器可显示的信号类型也十分有限。尽管模拟示波器目前还拥有不少用户，但其销量大不如前。数字示波器已经成为用户的主流选择。

数字存储示波器（通常称为 DSO）是为了弥补模拟示波器的诸多不足而发明的。 DSO 输入一个信号，并通过模数转换器将其数字化。下图显示了是德科技数字示波器采用的一种 DSO 体系结构。

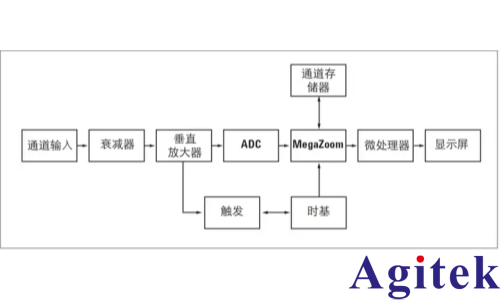

图 . 数字示波器的体系结构

衰减器会调整波形。垂直放大器会在波形传到模数转换器（ADC）时做进一步的调整。ADC 会对收到的信号进行采样和数字转换，随后将这个数据存入存储器中。触发器会寻找触发事件，而时基会调整示波器的时间显示。在示波器显示信号之前，微处理器系统可以执行您指定的其他后期处理任务。

数据以数字形式表示，可使示波器执行各种波形测量。信号可以无限期地存放在存储器中，也可打印或通过闪存、LAN、 USB 或 DVD-RW 传输到计算机中。事实上，您还能通过软件提供的虚拟前面板在计算机上控制和监测示波器。

混合信号示波器（MSO）

DSO 的输入信号属于模拟信号，通过数模转换器将其数字化。随着数字电路技术的蓬勃发展，同时监测模拟信号与数字信号变得越来越重要。鉴于此，示波器厂商着手生产能够触发和显示模拟与数字信号的混合信号示波器。这类仪器通常具备少数几个模拟通道（2 或 4）和更多的数字通道

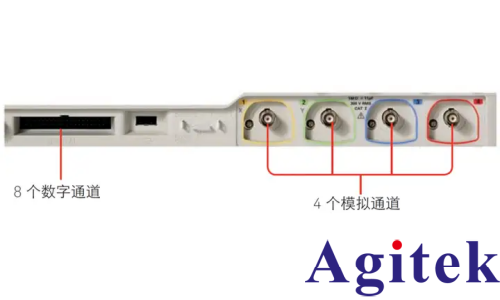

图. 混合信号示波器的前面板输入提供了 4 个模拟通道和 8 个数字通道

混合信号示波器的优点是可以触发任意组合的模拟与数字信号，并且显示以相同时基进行关联的所有信号。

便携式 / 手持式示波器

顾名思义，便携式示波器是指外形小巧、利于随身携带的示波器。如果您需要在许多地点或实验室的不同工作台之间移动示波器，那么便携式示波器就是您的**选择。便携式示波器的优点是轻便易携带，可快速打开和关闭，易于使用。

示波器的使用范围

凡是需要测试或应用电子信号的公司几乎都会用到示波器。因此，示波器的应用范围极为广泛：

– 汽车技术人员通过示波器来诊断汽车的电气问题。

– 大学实验室使用示波器向学生教授电子知识。

– 全球各地的研究组都拥有示波器。

– 手机制造商使用示波器来测试信号的完整性。

– 军事和航空航天行业使用示波器来测试雷达通信系统。

– 研发工程师使用示波器来测试和设计新的技术。

– 示波器也可用于一致性测试。例如，用于确保 USB 和 HDMI 的输出符合某些标准。

示波器的用途十分广泛，以上只是其中的几种。它的确是一种功能强大的通用仪器。
