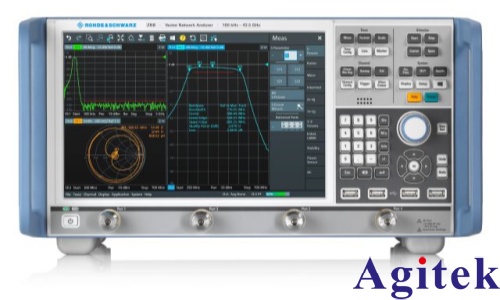

在射频与微波测量领域，罗德与施瓦茨（R&S）矢量网络分析仪以其卓越的性能和稳定性备受工程师青睐。然而，要发挥其最大测量潜能，确保数据的准确可靠，校准是不可或缺的关键步骤。校准，本质上是消除测试系统自身误差（如测试线缆失真、连接器不确定性等）的过程，它将测量基准面延伸至被测器件端口，实现测量结果的标准化与可溯源性。

校准前的周密准备

工欲善其事，必先利其器。校准前的准备工作直接影响校准的成败。

仪器预热：开启矢量网络分析仪，建议预热至少30分钟，使其内部电路达到热稳定状态，避免因温度漂移引入误差。

硬件检查：确保仪器及所有部件工作正常。仔细检查测试端口、连接电缆有无物理损伤，连接器是否洁净、无氧化。

环境确认：选择一个温度、湿度稳定且无强烈电磁干扰的环境进行操作。振动和干扰都可能影响校准精度。

校准件选择：选用与仪器端口类型（如SMA、N型等）匹配、且具有可溯源校准证书的高精度校准标准件。校准件的性能直接决定了校准的精度上限。

核心校准步骤实战

罗德与施瓦茨矢量网络分析仪通常提供多种校准向导，以最常见的双端口全二端口校准为例，其核心流程如下：

1. 设置测量参数：根据被测器件的特性，在仪器上设置合适的频率范围（如起始频率9kHz，终止频率3GHz）、扫描点数（如401点以获得更细腻的曲线）和分辨率带宽（RBW）。较窄的RBW能提高测量精度但会减慢速度。

2. 启动校准向导：进入仪器菜单中的“Cal”（校准）选项，选择“全二端口校准”或类似的校准方法。在提示下，勾选需要校准的端口，如Port 1和Port 2。

3. 执行校准操作：仪器会引导用户依次连接不同的校准标准件。

开路：将校准件的“Open”（开路）连接到指定端口，确保连接稳固后，在仪器界面上确认。

短路：更换为“Short”（短路）校准件，同样确认连接后在仪器上进行相应操作。

负载：连接“Match”或“Load”（负载，通常为50欧姆标准）校准件，并完成校准步骤。

直通：在校准两个端口间的传输特性时，需要在Port 1和Port 2之间建立“Through”（直通）连接。这通常通过将两个端口直接相连或使用直通校准件来实现。仪器会测量此路径的特性。

4. 完成与保存：当所有步骤都正确完成后，仪器会自动计算并生成校准数据，消除端口的12项系统误差。此时，校准即告成功。建议将校准状态保存为一个校准集，以便后续调用或在测量不同器件时使用。

精益求精的操作习惯与验证

正确的操作习惯是延长仪器寿命、保证精度的秘诀。在连接校准件时，建议手持连接器的外螺套进行拧紧，避免直接扭转中心针（阳头），这样可以有效保护精密的中心针，防止其弯曲或磨损，从而保持长期的测量精度。

校准并非一劳永逸，完成校准后，进行结果验证是确保万无一失的必要环节。可以使用一个已知特性的标准器件（独立于校准件）进行测量，将测得的结果与该器件的标称值进行对比。如果偏差在仪器技术指标允许的范围内，则证明校准成功，测量系统已准备就绪。

总而言之，掌握正确的校准方法，是发挥罗德与施瓦茨矢量网络分析仪强大性能的关键。从周密的准备到严谨的操作，再到细致的验证，每一个环节都关乎最终测量数据的可靠性。只有通过规范的校准，才能让这把“射频测量的尺子”始终保持精准，为您的电子电路设计和测试工作提供坚实可信的数据支持。
