在现代电子系统日益复杂的电磁环境中，电磁兼容性（EMC）已成为衡量产品可靠性与合规性的关键指标。其中，传导干扰中的共模电流是导致设备对外辐射超标、影响系统稳定运行的主要因素之一。如何精确测量并抑制共模电流，成为研发与认证环节的核心挑战。而矢量网络分析仪（VNA）凭借其高精度、宽频带与多模式分析能力，正逐步成为共模电流相关测量的重要工具。

共模电流通常指在多导体系统中，沿各导线同相流动并以地为返回路径的干扰电流。它不仅幅值小、频率高，且易通过电缆形成高效辐射天线，造成电磁干扰（EMI）超标。因此，对共模路径的阻抗特性、滤波器件性能及电路抑制能力进行量化分析，显得尤为重要。

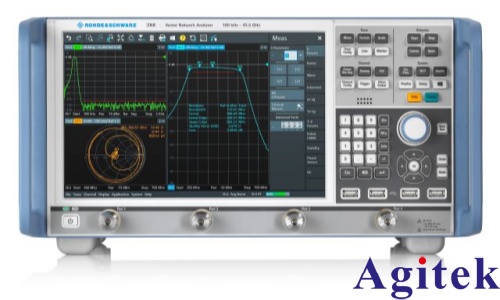

矢量网络分析仪通过发射受控激励信号并接收响应，可精确测量被测系统的S参数，进而推导出传输与反射特性。在共模测量中，VNA通常配合电流探头或共模传感装置使用，构建完整的测试链路。通过测量共模回路的S21参数，可评估噪声传输路径的插入损耗；通过S11参数，则可分析端口的共模阻抗匹配情况，为滤波设计提供依据。

共模扼流圈（CMC）是抑制共模电流的关键元件。利用VNA的混合模式S参数功能，可直接测量CMC的共模阻抗（Zcm）与差模插入损耗。通过扫频测试，工程师可获取器件在宽频范围内的阻抗曲线，确保其在目标频段具备足够的抑制能力，同时避免对差分信号造成影响。这种基于VNA的元件级 characterization，极大提升了滤波设计的准确性与效率。

在高速差分接口（如USB、HDMI、LVDS）的设计验证中，VNA可启用混合模式分析功能，分离差模与共模响应。通过计算共模抑制比（CMRR），评估电路将共模噪声转换为差模信号的能力，从而优化PCB布局、减少噪声耦合。此外，结合去嵌入（De-embedding）技术，VNA还能消除测试夹具影响，实现对芯片封装或连接器真实共模特性的精准还原。

VNA具备高达120dB的动态范围与低至0.005dB的迹线噪声，能够捕捉微弱的共模信号变化；其频率覆盖从kHz至THz，满足从电源线噪声到高速信号完整性的全频段测试需求；同时，集成的时域分析、阻抗圆图等功能，使工程师能从多维度解析共模行为。

综上所述，矢量网络分析仪凭借其卓越的测量性能与灵活的分析功能，在共模电流的路径评估、器件测试与电路优化中发挥着不可替代的作用。随着EMC标准日益严格与高频高速技术的普及，VNA将成为电磁兼容设计与故障诊断中不可或缺的核心工具。
