一、驻波比与矢量网络分析仪

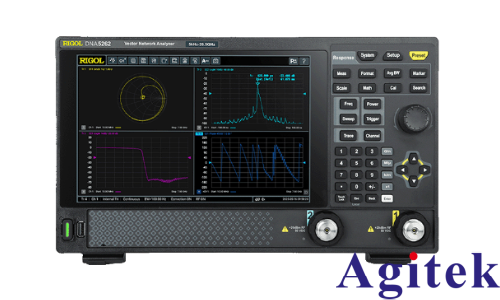

驻波比（VSWR）是衡量射频系统阻抗匹配程度的核心指标，其数值直接反映信号传输效率——理想匹配时为1:1，数值越大表示反射越严重，系统效率越低。矢量网络分析仪（VNA）作为高精度射频测量设备，通过分析反射信号的幅度与相位信息，可快速计算出驻波比值。使用VNA测量驻波比，本质上是通过校准消除系统误差后，获取被测设备的反射系数（S11参数），再经公式换算得到结果。这一过程如同为信号传输通道做“体检”，帮助工程师定位阻抗不连续点、优化匹配网络。

二、测量前的准备工作

测量前需确保设备与环境处于理想状态。检查矢量网络分析仪、校准套件（包含开路、短路、负载标准件）、低损耗同轴电缆及待测设备（如天线、滤波器），所有连接器接口需匹配（如SMA、N型），避免因阻抗失配引入误差。测试环境应远离强电磁干扰源，温度稳定在23±5℃，湿度低于70%。连接前用无水酒精棉片清洁连接器接触面，去除氧化层或污渍——曾有案例因连接器微小氧化导致测量结果波动达15%，可见细节对精度的重要性。

三、核心操作三步法

1. 校准：精度的基石 校准是消除电缆损耗、连接器反射等系统误差的关键步骤，如同使用尺子前先对准零点。以单端口测量为例，将校准套件依次连接至VNA端口1：先接短路标准件，执行“Short”校准；再换为开路标准件完成“Open”校准；最后连接50Ω负载进行“Load”校准。校准后可通过Smith圆图验证：开路标准件的阻抗点应位于圆周，负载标准件应聚集于圆心。若未校准，测量误差可能超过10%，而规范校准可将误差控制在±0.1dB以内。

2. 连接与参数设置 移除校准件，将待测设备连接至端口1，确保接口稳固，避免过度扭力损坏螺纹。进入仪器菜单设置参数：根据设备工作频段设定频率范围（如Wi-Fi天线设为2.4-2.5GHz），扫描点数建议401点以提高分辨率，中频带宽设为1kHz以降低噪声，输出功率需低于待测设备最大承受值（如-20dBm）。对于电缆等双向器件，需用直通校准件连接端口1与端口2完成“Thru”校准，再连接待测电缆进行双端口测量。

3. 数据读取与分析 设置显示格式为VSWR，屏幕将呈现驻波比随频率变化的曲线。通过标记功能（Marker）定位关键频点，如中心频率处的VSWR值。若曲线不平滑，可增加扫描平均次数或重新校准。对于异常峰值，可启用故障定位功能（Distance to Fault），将频域数据转换为时域反射图，直观显示阻抗突变点位置——这如同给传输线做“CT扫描”，能精准定位连接器松动或线缆损伤位置。

四、进阶技巧与注意事项

● 数据对比：使用“数据→内存”功能保存基准曲线，松开线缆模拟恶化状态后，可同时显示实测数据与内存数据，直观对比变化。

● 文件保存：通过Save/Recall功能保存校准数据（.Cal文件）或迹线数据（.CSV文件），便于后续分析或生成测试报告。

● 安全防护：测试前断开待测设备端的功放输出，防止信号反射损坏仪器；在设备上电时重新检查端口功率设置。

● 环境补偿：在非理想环境下测试时，可使用电子校准件或TRL（传输线-反射-直通）校准法，减少环境因素影响。

五、常见问题处理

若测量结果异常，首先检查校准流程是否规范，其次验证连接器是否清洁、电缆是否弯曲过度（弯曲半径应大于3倍线径）。对于长距离电缆测量，可适当提高中频带宽以缩短扫描时间，但需接受噪声增加的代价。某通信企业测试案例表明，将中频带宽从10kHz降至1kHz，动态范围提升15dB，显著改善弱信号检测能力，可见参数设置对结果的直接影响。

六、总结

使用矢量网络分析仪测量驻波比，本质是通过“校准-测量-分析”三步实现对信号传输质量的量化评估。掌握这一技术，不仅能快速定位阻抗匹配问题，还可通过故障定位功能实现精准维修。对于工程师而言，VNA不仅是测量工具，更是优化射频系统性能的“听诊器”——从天线设计到基站调试，从滤波器生产到电缆维护，其应用贯穿射频工程的全生命周期。
