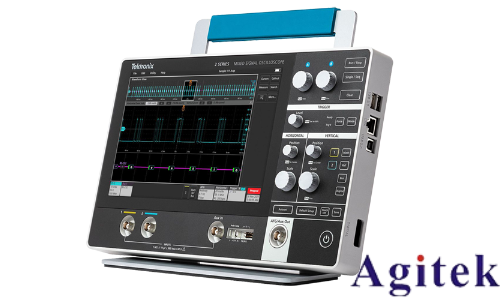

泰克示波器作为电子工程领域中的核心测量工具,广泛应用于信号观测、故障诊断与系统调试。在实际操作中,准确获取信号波形不仅依赖于正确的连接与设置,更关键的是合理调用测量线(即光标,Cursors)进行精细化分析。以下是调出测量线并精确测量波形的步骤与技巧。

一、准备工作:确保波形稳定显示
在调出测量线之前,首先需确保被测信号已正确接入示波器,并通过垂直(Volts/Div)和水平(Time/Div)控制旋钮调整波形的位置与缩放比例。同时,合理设置触发(Trigger)模式,使波形稳定显示在屏幕上,避免抖动或漂移,为后续精确测量奠定基础。
二、进入光标测量模式
大多数泰克示波器面板上设有“Cursor”或“Cursors”专用按键。按下该键后,屏幕将弹出光标设置菜单,用户可选择不同类型的测量线:
水平光标(Horizontal Cursors):用于测量电压参数,如峰峰值、幅值、上下阈值等。
垂直光标(Vertical Cursors):用于测量时间相关参数,如周期、频率、脉冲宽度、上升/下降时间等。
部分型号还支持“横竖联动”或“自动光标”功能,可同时显示多组测量线,提升分析效率。
三、调整光标位置与范围
进入光标模式后,使用示波器前面板的旋钮(通常为“Multipurpose Knob”或“Cursor Knob”)手动调节光标位置。通过旋转旋钮,可移动选中的光标线至目标波形特征点,例如:
将两条垂直光标分别对齐一个周期的起止点,以测量频率;
将两条水平光标置于波形的最高与最低点,以读取峰峰值电压。
部分高端型号支持触摸屏操作,可直接在屏幕上拖动光标,操作更直观。
四、读取并记录测量结果
当光标定位完成后,示波器会自动在屏幕角落或状态栏显示对应的测量数值,如ΔV(电压差)、ΔT(时间差)、1/ΔT(频率)等。这些数据实时更新,便于工程师快速判断信号特性。建议结合“Zoom”(缩放)功能,放大波形局部细节,进一步提升测量精度。
五、结合自动测量功能提升效率
除了手动光标,还可结合“Measure”键启用自动测量功能,选择“Frequency”、“Peak-to-Peak”、“Rise Time”等参数,系统将自动计算并持续显示结果。光标与自动测量双管齐下,既保证灵活性,又提高重复性。
六、注意事项与常见问题
探头衰减设置需匹配(如1×或10×),否则测量值将出现偏差;
光标应尽量对齐波形清晰、无噪声干扰的区域;
若光标无法显示,检查是否处于锁定状态或菜单层级错误;
定期校准示波器与探头,确保测量准确性。
掌握泰克示波器测量线的调用与使用方法,是实现精准信号分析的关键技能。通过系统化的设置、灵活的光标操作与多维度的参数读取,工程师能够高效完成从波形捕捉到数据提取的全过程,为电路设计与故障排查提供可靠依据。
