在材料科学、电子元器件研发及电池性能测试等领域，常常需要在特定温度条件下对样品进行电化学阻抗谱（EIS）或阻抗特性分析。为了实现这一目标，温度夹具与阻抗分析仪的联用成为关键手段。这种联用技术能够精确控制样品所处的温度环境，同时获取其在不同频率下的阻抗响应，从而全面评估材料在变温条件下的电学性能。

联用系统构成

温度夹具与阻抗分析仪的联用系统主要由以下几部分组成：

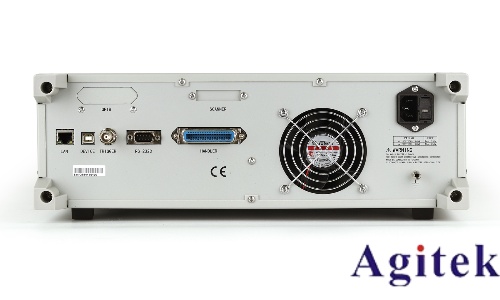

1. 阻抗分析仪：作为核心测量设备，用于施加交流信号并采集电压、电流响应，计算复阻抗参数（如Z、C、L、R、D、Q等）。其频率范围可覆盖从μHz到GHz，满足不同器件的测试需求。

2. 温度夹具：一种集成了温控功能的样品 holder，通常包含导热台、加热/制冷模块、温度传感器（如热电偶或RTD）以及气路接口（用于通气或密闭环境控制）。夹具可对样品施加并维持设定温度。

3. 温控器：与温度夹具连接，通过触摸屏设置目标温度，实时监控并调节夹具温度，确保温度稳定性。

4. 连接线缆：包括电源线、温度传感器信号线、以及阻抗测试线（如四端对测试线），用于实现设备间信号与数据的传输。

联用操作步骤

以下是温度夹具与阻抗分析仪联用的典型操作流程：

准备阶段

检查温控台与夹具的导热面是否清洁，确保良好热传导。

确认阻抗分析仪、温控器、计算机等设备电源连接正常。

准备待测样品（如电池、压电陶瓷、传感器等）。

安装样品

松开夹具上盖的固定螺丝，打开夹具。

将样品放入夹具样品腔中，如有需要可加入光掩膜版或导电垫片。

合上夹具上盖并拧紧固定螺丝，确保样品被均匀夹持。

固定夹具

将夹具放置于温控台的导热铜台上，确保夹具底部与导热台充分接触。

使用手拧螺丝将夹具牢固固定在温控台上，防止热膨胀导致位移。

连接线路

将夹具的温度传感器线连接至温控器的“夹具温度”接口。

在温控器上切换温度反馈源为“夹具温度”，以实现精准控温。

将阻抗分析仪的测试探头或测试线连接至夹具的测试接口（如BNC或四端子接口）。

设置与测试

在温控器上设置目标温度（如-20°C至80°C），启动温控程序。

待温度稳定后（通常需5–15分钟），启动阻抗分析仪。

设置测试参数：频率范围、交流电平、直流偏置、扫描方式等。

开始阻抗扫描，系统自动采集不同频率下的阻抗数据。

可进行温度扫描测试，即在多个温度点重复阻抗测量，分析温度依赖性。

数据记录与分析

将测试数据导出至计算机，使用专业软件（如ZView、EC-Lab、Origin等）进行等效电路拟合、Nyquist图、Bode图分析。

评估材料的介电性能、离子电导率、界面阻抗等关键参数。

注意事项

确保夹具与温控台之间无异物，避免热阻增大影响控温精度。

测试线应远离加热电源线，防止电磁干扰影响阻抗测量精度。

对于密闭夹具，若需通气，应检查气路密封性，避免泄漏。

温度变化剧烈时，注意防止冷凝水形成，必要时通入干燥气体保护。

阻抗测试信号应保持在小信号范围（如10–100 mV），避免极化效应干扰线性响应。

应用场景

电池材料（锂离子、固态电池）的离子电导率随温度变化研究。

压电陶瓷、换能器的谐振频率与温度关系分析。

介电材料、高分子材料的介电谱（Dielectric Spectroscopy）测试。

传感器、半导体器件的温度稳定性评估。

结语

温度夹具与阻抗分析仪的联用，为材料与器件在变温环境下的电学性能研究提供了强有力的技术支持。通过精确控温与高精度阻抗测量的结合，研究人员能够深入理解温度对材料微观结构与电化学行为的影响，推动新材料开发与器件优化。随着温控技术与测量仪器的不断进步，该联用系统将在科研与工业检测中发挥越来越重要的作用。
