锁相环（PLL）作为现代电子系统的“心脏”，其性能对无线通信、雷达、高速计算和精密仪器等多领域应用具有重要影响。从智能手机的射频收发器到数据中心的时钟发生器，PLL无处不在。然而，对这一关键器件的精确测量与调试，长期以来却是工程师们面临的一大挑战。传统的扫频频谱分析仪（Swept-Tuned Spectrum Analyzer）在面对PLL复杂的动态行为时，往往力不从心。本文将深入探讨PLL测量过程中的四大核心痛点，并阐述实时频谱分析仪（RTSA）如何凭借其革命性的技术，为工程师拨开迷雾。

痛点一：瞬态杂散——来无影去无踪的“幽灵信号”

PLL在频率切换或锁定瞬间，常会产生微秒级的瞬态杂散。这些“幽灵信号”虽稍纵即逝，却可能导致系统误码。

传统瓶颈：GPSA采用顺序扫描机制，如同“手电筒”探照，极易漏掉扫描间隙出现的瞬态信号，即便捕获也难以复现其触发条件。

RTSA方案：RTSA实现了100%的无缝捕获，配合密度图（Density Display）功能，能让偶发的瞬态杂散在屏幕上高亮显示，使其无所遁形。

痛点二：锁定过程——难以捉摸的动态“黑盒”

锁定时间、频率过冲和振荡是衡量PLL动态性能的关键，但在传统仪器上，这一过程往往不可见。

传统瓶颈：GPSA难以直观呈现频率随时间变化的连续过程，工程师无法量化锁定瞬间的动态行为，优化环路参数如同“盲人摸象”。

RTSA方案：利用频谱图（Spectrogram）功能，RTSA将频率、功率和时间三维关联，像“电影”一样完整回放PLL的锁定过程，帮助工程师精确测量建立时间与过冲幅度。

痛点三：微弱干扰——隐藏在噪声下的“定时炸弹”

来自电源或数字电路的微弱干扰常淹没在相位噪声基底中，难以被发现。

传统瓶颈：为降低噪声开启平均（Averaging）功能时，非相干的微弱干扰往往会被当作噪声一同“平均”掉，导致误判。

RTSA方案：RTSA的密度图能根据信号出现的概率累积显示亮度。即使干扰信号低于噪声基底，只要反复出现，就会形成清晰的“热点”，帮助工程师从噪声中“捞出”确定性干扰。

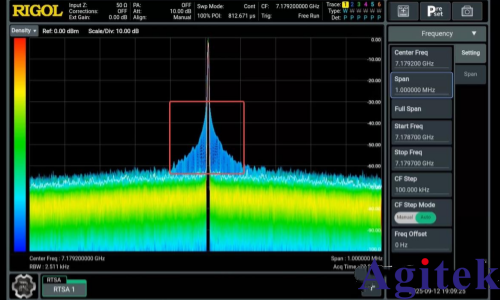

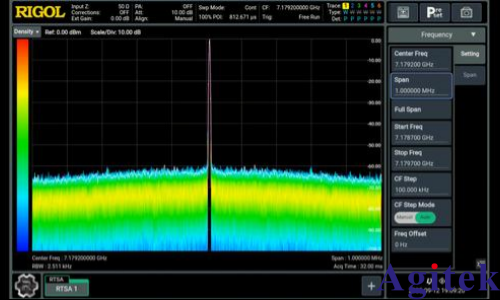

上述两个动图分别为LMX2820的参考时钟添加微扰状态下，RTSA与GPSA模式下观测情况，从中可以看出在RTSA模式下除了可以观察到信号具有幅度变化外，还能观察到信号抖动变化的瞬间，而在GPSA模式下只能观测到信号幅度产生了变化。

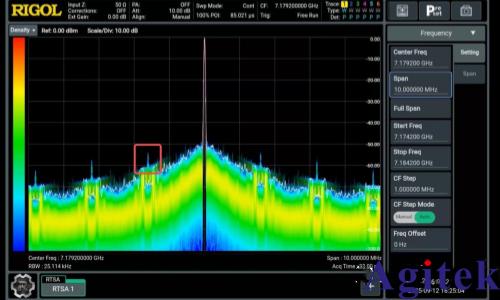

▲ RTSA

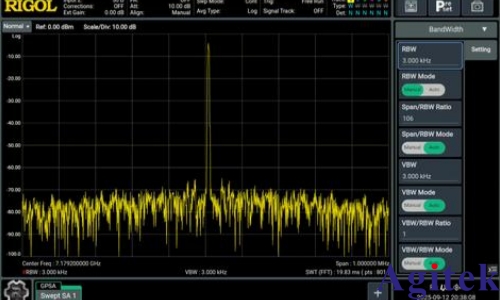

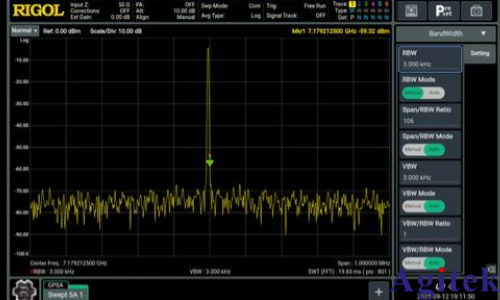

▲ GPSA

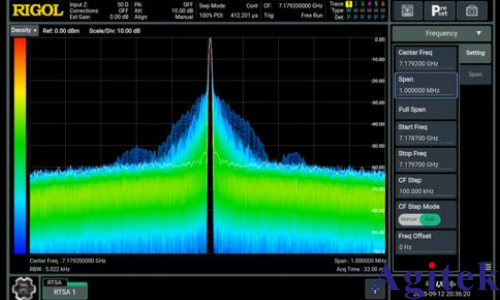

上述两个动图分别为LMX2820的电源添加噪声情况下，RTSA与GPSA模式下观测情况，从中可以看出在RTSA模式下除了可以观察到信号具有明显的瞬间抖动，而在GPSA模式信号并未观察到变化。

痛点四：捷变频系统——无法追踪的“闪电侠”

现代雷达与通信系统要求PLL具备极快的跳频能力，这对测试设备的连续捕获能力提出了极高要求。

传统瓶颈：GPSA受限于扫描速度，无法连续追踪高速跳频序列，导致跳变细节丢失。

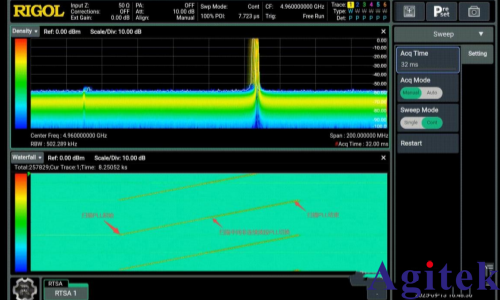

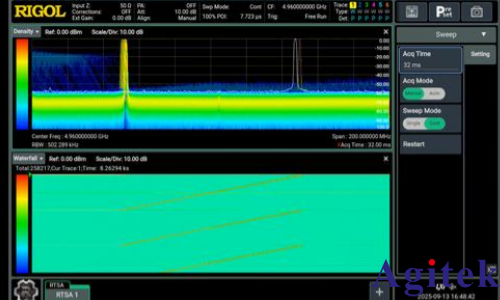

RTSA方案：凭借宽阔的实时分析带宽，RTSA可完整捕获整个跳频序列。结合频率模板触发（FMT），还能精准分析跳频速度、驻留时间及跳变间的瞬态杂散。

普源精电（RIGOL）RSA6000 系列实时频谱分析仪，凭借其优异的性能，将高性能信号捕获、多维度信号解析与灵活的便携部署能力融为一体，在研发、验证、排障全过程中，提供可靠的仪器支持。
