磁共振成像（MRI）正经历双向演进：一方面，高场强系统向7T及更高场强发展，持续推动成像分辨率提升；另一方面，低场强永磁体技术逐步成熟，使便携式MRI在急救室、ICU及基层医疗场景中的应用成为可能。不同技术路径的并行发展，正在加速MRI系统性能与应用边界的拓展。

MRI的成像质量本质上依赖于射频信号的完整性。射频脉冲的激发精度、回波信号的接收质量，以及功率放大过程中的失真控制，都会对最终成像效果产生直接影响。这些关键性能指标，需要通过对射频子系统的系统化测试进行量化评估与优化。

因此，构建高精度、可重复的射频测试能力，已成为支撑MRI系统性能提升与一致性保障的关键基础。

从原子核到图像：

MRI的射频需求

MRI成像的物理基础

MRI利用人体内氢质子（1H）在强磁场中的共振特性成像。其核心过程分为四步：

1. 磁化平衡：磁体（超导或永磁体）产生稳定的静磁场B(0)（0.2T~7T不等），使体内氢质子的自旋磁矩沿磁场方向排列，建立宏观磁化矢量。

2. 射频激励：发射线圈以精确的拉莫尔频率发射射频脉冲，使质子发生共振并偏离平衡态。拉莫尔频率 f = 42.58 MHz/T × B(0)，即1.5T系统的工作频率为63.87 MHz，3T系统为127.74 MHz。

3. 信号接收：脉冲关闭后，质子在弛豫过程中释放微弱的电磁信号（回波），由接收线圈捕获。这些信号的强度和衰减特性携带了组织结构与成分信息。

4. 空间编码与成像：梯度线圈快速切换梯度磁场，对信号进行频率编码和相位编码，经ADC采集后由计算机重建为断层图像。
MRI射频信号链

MRI的射频子系统构成一条完整的发射-接收闭环链路：

在这条链路中，射频线圈和射频功率放大器是两个需要精密射频测试的核心器件——它们的性能直接决定了MRI的成像质量。

MRI射频系统架构与测试点

应用场景简介：

MRI射频子系统的研发测试

MRI设备的射频子系统研发，核心工作是设计和验证两类关键器件——射频线圈与射频功率放大器。二者的射频性能直接关联成像质量，因此在研发阶段需要通过精密的射频测试来指导设计迭代。

射频线圈 — 信号的收发天线

射频线圈直接与患者交互：发射线圈将功放输出的射频能量注入人体组织，接收线圈捕获微弱的核磁共振回波信号。研发阶段需要精确验证线圈的谐振频率、阻抗匹配和品质因数，确保其在目标拉莫尔频率上实现最优的能量耦合效率。

射频功率放大器 — 信号的驱动引擎

功率放大器将控制系统产生的低功率射频信号放大到足以驱动发射线圈的水平。MRI对功放的线性度要求极为严格——非线性失真会直接导致射频脉冲的翻转角偏差，进而造成组织对比度失真和图像伪影。

核心工具：矢量网络分析仪（VNA）是上述两类器件研发测试中的核心仪器，能够覆盖全部关键射频参数——S参数、阻抗、Q值、P1dB、AM-PM转换。

研发测试面临的挑战

MRI射频器件的研发测试存在一系列特殊挑战，这些挑战源于MRI系统对射频性能的严苛要求。

挑战一：线圈谐振必须精确锁定拉莫尔频率

射频线圈的谐振频率必须精准对准目标拉莫尔频率（如3T系统的127.74 MHz），偏差将直接导致激励效率下降和信噪比（SNR）劣化。工程师需要在匹配网络的电容电感取值之间反复迭代——这是线圈研发中耗时最长的环节。

挑战二：Q值设计是精细的双向权衡

Q值过低意味着线圈损耗大、SNR差；Q值过高则带宽过窄，无法适应EPI等快速脉冲序列的宽带需求。工程师需要精确测量空载Q和负载Q，在能量效率与带宽之间找到**平衡点。

挑战三：功放非线性表征需要矢量信息

功放的AM-PM转换（幅度变化引起的相位调制）会导致射频脉冲相位畸变和图像伪影。传统标量仪器只能测量幅度，无法获取相位信息，因此无法表征AM-PM这一关键特性。

挑战四：传统功放测试效率低下

P1dB和AM-PM的传统测量方案依赖"信号源+频谱仪"逐功率点扫描，单次测试耗时可达数十分钟。在功放原型迭代频繁的研发阶段，这一效率瓶颈严重拖慢开发节奏。

RIGOL方案：

矢量网络分析仪如何应对测试挑战

针对上述挑战，RIGOL DNA5000/6000系列矢量网络分析仪提供了系统化的解决方案。以下逐一说明矢量网络分析仪（VNA）如何应对每项挑战。

应对挑战1：

史密斯圆图 + S11精确表征谐振与阻抗

通过VNA测量线圈的S11参数，确认谐振频率精确对准目标拉莫尔频率。S11的极小值点即为谐振频率，其深度（回波损耗）反映匹配优度——典型要求优于-15 dB，即反射能量低于入射能量的3%。

VNA的史密斯圆图模式直观展示线圈在宽频范围内的阻抗轨迹，帮助工程师快速判断匹配网络的电容电感取值方向，将原本反复盲调的过程转变为有据可循的定向优化。

应对挑战2：

带宽搜索功能精确测量Q值

VNA的带宽搜索功能自动测量谐振峰的-3 dB带宽，计算Q = f0 / BW-3dB。同一套测试流程可分别测量空载Q和负载Q（放置人体等效负载），其比值直接反映线圈对组织的耦合效率，为Q值权衡提供精确的量化数据。

射频线圈测试示意图

应对挑战3 & 4：

功率扫描一次完成P1dB + AM-PM矢量测量

RIGOL DNA5000/6000系列矢量网络分析仪内置-40 dBm ~ +10 dBm的宽功率扫描能力，在单次扫描中同步获取S21的幅度和相位随输入功率的变化——P1dB和AM-PM转换在同一次测量中完成：

校准 — 使用SOLT或ECal电子校准件完成全双端口校准，将校准面设定在功放输入/输出端面。

频率扫描 — 在线性区测量S21增益平坦度、S11/S22匹配、S12反向隔离。

功率扫描 — 固定在目标拉莫尔频率，自动逐步增大输入功率，同步记录S21的幅度（标定P1dB）和相位（表征AM-PM）。测量时间从传统方案的数十分钟压缩到数十秒。

谐波分析（配合RSA6000） — 以实时频谱分析仪测量功放输出的谐波失真，评估安全风险。

功率放大器测试示意图

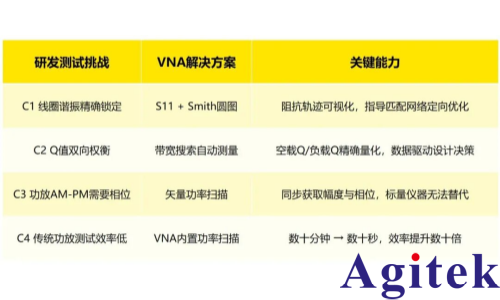

挑战与方案对照总览

实践认证

国内一家专注于MRI设备研发的医疗影像企业，在射频线圈和功率放大器的研发测试中引入了RIGOL DNA系列矢量网络分析仪，实际成效如下：

功率扫描将功放P1dB测量从传统方案的20+分钟缩短至30秒内完成，AM-PM数据同步获取

史密斯圆图和带宽搜索功能使线圈谐振调谐和Q值优化的效率显著提升

支持标准SCPI指令，可通过自动化脚本覆盖校准-测量-存储全流程，测试数据满足企业的可追溯要求
