距离泰克（Tektronix）上一次发布高端示波器已过去七年，全新的7系列DPO示波器终于问世。它不仅没有令人失望，反而以惊人的性能将测试测量仪器的竞争提升到了全新层级——我将其定义为“亚太赫兹采样率示波器”。

这台仪器凭借最高125 GS/s的采样率、25 GHz的带宽以及世界级的有效位数（ENOB），成为高速通信、物理实验及信号完整性分析的理想工具。但比参数更引人注目的，是其背后极致的工程设计。

热设计：静默的巨兽

70年前，泰克310示波器依靠“烟囱效应”被动散热；而全新的7系列面临的是约1500W的功耗挑战——主要来自SiGe前端ASIC、四颗顶级FPGA以及高性能CPU/GPU。

为了应对这一热负荷，同时考虑到多机机架部署的场景，工程团队摒弃了高转速风扇的噪音方案，转而采用“大流量、低风速”的策略。通过两个8英寸的大风扇推动空气流动，配合大面积散热鳍片，确保了机器在运行时既安静又凉爽。排出的空气仅微微温热，展现了极高的热管理水准。

机械与系统构建

整机重约38公斤，配备了符合人体工学的搬运把手，既方便移动又兼顾了进风需求。其机架安装设计极具巧思，支持“翻转安装套件”，允许两台设备底对底堆叠，使输入通道更靠近被测设备，极大优化了多通道测试系统的布局。

对于需要数十台设备同步的物理实验（如粒子加速器监测），7系列背部预留了专用的同步与采样时钟接口，支持构建相干采样系统，重现了泰克在核试验场记录单次脉冲事件的辉煌能力。

电气核心：定制ASIC与信号链

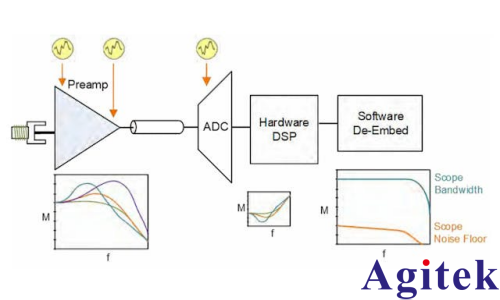

7系列的电气架构基于全新的前面板设计，每个通道均配备TekConnect转接头，并存储独特的S参数以优化信号路径。

核心在于两颗定制的SiGe工艺ASIC芯片：

Tek085前置放大器：负责在不过度抬高噪声底的前提下放大信号，并展平频率响应。

Tek079 10位ADC：执行高精度模数转换，并将数据高速传输至FPGA。

这两者结合“QuietChannel技术”，通过有源连续时间线性均衡器（CTLE）补偿损耗，实现了业内领先的低噪声和高ENOB。

灵活应变的工程智慧

在项目收尾阶段，面对大客户对“单次事件触发”的低延迟需求，工程团队展现了惊人的应变能力。他们并未妥协，而是重构了触发架构，引入了高性能产品线中的Tek046模拟触发芯片。这一改动不仅满足了当下需求，还意外增强了射频放大能力，为未来埋下伏笔。
