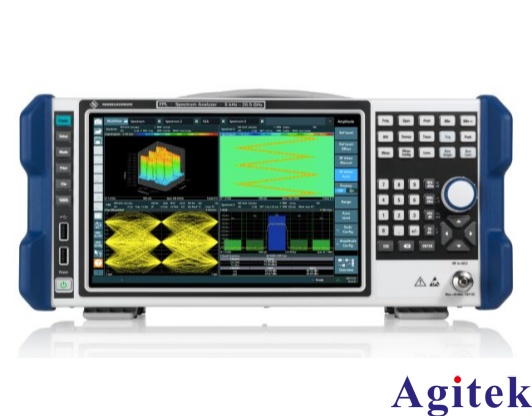

在现代电子通信与信号处理领域，信号的纯净度直接影响系统性能，而谐波失真是评估信号质量的重要指标之一。罗德与施瓦茨（R&S）FPL系列频谱分析仪以其高精度、宽频带和强大的分析功能，成为工程师进行谐波失真测量的理想工具。本文将系统介绍使用R&S FPL频谱分析仪进行谐波失真测量的完整流程与关键要点。

一、测量前准备

谐波失真测量的核心是识别基波频率及其整数倍频率上的谐波分量。测量前，需确保被测设备（DUT）与频谱分析仪正确连接，推荐使用高质量同轴电缆，并根据信号强度选择合适的衰减器，防止输入过载造成仪表损坏或测量失真。同时，确保仪器已完成校准，处于稳定工作状态。

二、频率与带宽设置

在FPL频谱分析仪上，首先进入频率设置界面，设定合适的起始频率和终止频率，确保覆盖基波及所需测量的高次谐波（如二次、三次谐波等）。例如，若基波为100MHz，欲测至五次谐波，则终止频率应至少设为500MHz。随后，合理配置分辨率带宽（RBW）和视频带宽（VBW）。一般建议RBW足够小以分辨相邻频率成分，但不宜过小以免延长扫描时间；VBW可设为RBW的1/3至1/10，以平滑噪声、提升读数稳定性。

三、功率与参考电平调整

设置参考功率电平，使其略高于基波信号幅度，避免信号削波。同时，根据被测信号特性调整输入衰减，确保信号处于仪表的**动态范围。FPL支持自动电平控制（ALC）功能，可辅助实现稳定测量。

四、执行测量与谐波分析

启动测量后，观察频谱图，识别基波峰及其谐波位置。谐波频率为基波频率的整数倍，其幅度通常随阶次升高而递减。利用FPL的峰值搜索功能，可快速定位各次谐波并读取其功率值。通过“谐波失真测量”专用功能，仪器可自动计算总谐波失真（THD）或各次谐波的相对强度。

五、结果评估与注意事项

测量完成后，结合行业标准或系统要求评估谐波水平是否达标。FPL支持添加限制线，可设置通过/失败判断，便于快速合规性检查。测量过程中，应避免强电磁干扰，定期检查设备状态，确保电源与接口正常。

六、总结

罗德与施瓦茨FPL频谱分析仪凭借其精准的频率分析能力和用户友好的操作界面，极大简化了谐波失真测量流程。掌握科学的设置方法与分析技巧，不仅能提升测试效率，更能为信号完整性评估提供可靠依据。在射频设计、音频设备测试及电力电子等领域，该方法具有广泛的应用价值。
