在使用三相系统时，如果示波器上能显示相量图，就能节省设置时间，并更快地深入了解您的系统。

通常，交流电压或电流会以电压或电流随时间变化的波形图来表示。这正是传统示波器的显示方式。

三相系统由三个频率相同的正弦交流电压和电流组成。如果在同一坐标轴上绘制6个或更多波形，图表会显得非常拥挤，从而难以辨识有关幅值和相位角的重要信息。电气工程师很早就意识到了这一点，并采用了一种更简便的方法。

相量图用于表示两个或多个向量之间的幅值和方向关系。由于其能够高效地传达幅值和相位信息，相量图在三相电力系统分析中广受欢迎并得到广泛应用。

在示波器上提供相量图有两个关键优势：

1. 它提供了一种快速检查设置的方法
2. 它能迅速显示系统中负载的性质

1. 检查您的设置

相量图提供了一种快速的方法，可确保您的探头方向正确。在三相系统上进行测量设置可能颇具挑战性。三个或更多电压探头必须以正确的极性连接。同样，三个或更多电流探头也必须连接，并且箭头指向负载。难点在于确定正确的极性，而非电流探头本身。钳形电流探头操作简便，只需将导线放入钳口并完全闭合即可。导线无需居中于开口处，即使以一定角度穿过也无妨。

电机负载具有感性，因此在相量图中，电压矢量应领先于电流矢量。如果相量图显示电流矢量领先，则建议检查测试装置的接线。这种情况通常是由于电流钳接反所致。

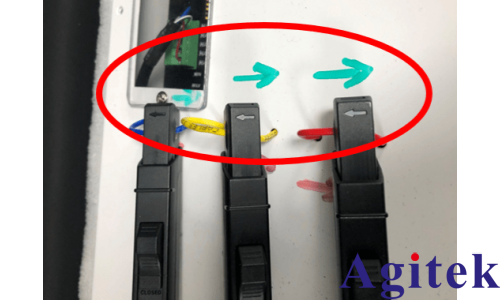

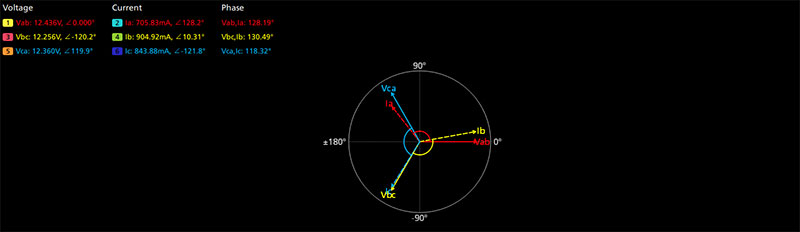

电流探头以反向连接。请注意，电流矢量领先于相应的电压矢量

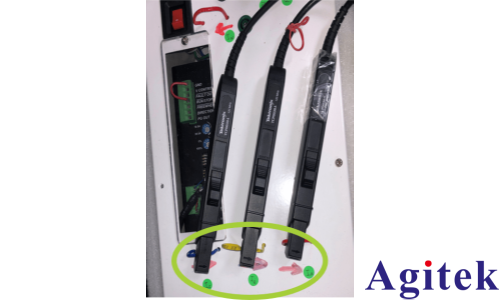

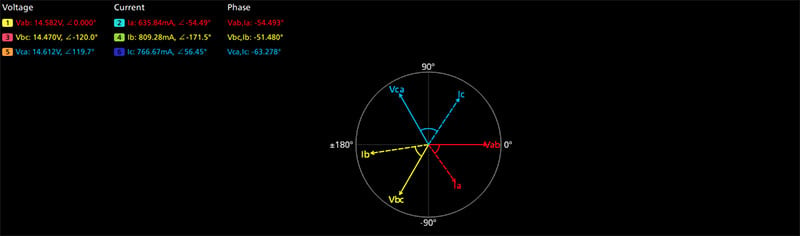

通过反转电流探头的方向，连接问题已得到解决。请注意，此时电流矢量滞后于相应的电压矢量，这表明电流探头的方向正确。

2. 了解您的负载

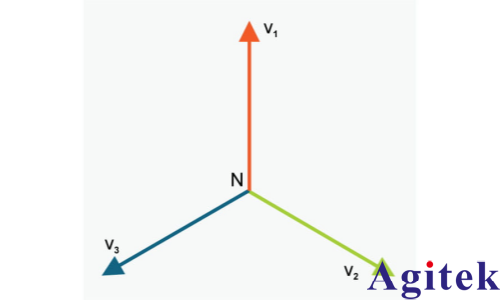

在平衡的三相系统中，三个电压矢量彼此之间的夹角名义上为120度。在平衡系统中，若各相负载完全相同，则电流矢量之间也呈120度夹角。在这种平衡系统中，任意时刻的线电流之和均为零，线间电压之和同样为零。

但实际系统的表现并不像教科书中的理想系统。三相负载阻抗的差异会导致不平衡现象。这种不平衡可能表现为向量长度不同，以及电压向量与电流向量之间角度的差异。

相量图非常适合用于观察感性或容性负载的影响。对于纯阻性负载，电压与电流将同相，即电压与电流之间不存在相位差。然而，由于电机本质上具有感性特征，电流矢量总是滞后于相应的电压矢量。为了实现良好的电机驱动设计，此相位角应保持在电压和电流相量之间的最小值。

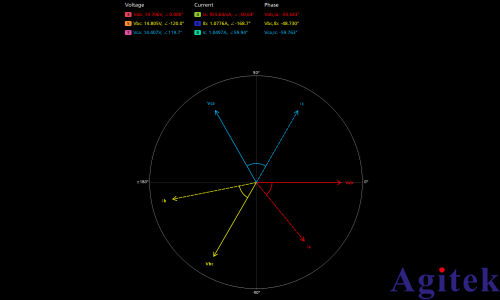

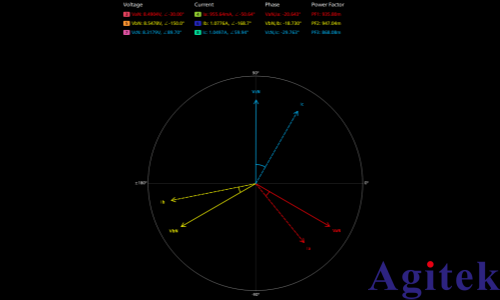

      一条线路间（左/上）的典型相量图及其对应的线路对中性线（右/下）配置。在左侧图像中，注意左上角电压矢量之间的角度（0度、-120度和-119.7度），这表明负载几乎平衡。当前的矢量滞后于相应的电压矢量，这表明接线连接准确无误。线-中性配置是通过数学方法从线-线配置推导出来的，无需进行物理连接的更改。

结论

相量图是极佳的可视化工具，有助于您理解三相系统。它们能为您设计提供全面的洞察，并迅速展现设计变更带来的影响。泰克逆变器电机驱动分析解决方案（5-IMDA）提供基于示波器的独特相量图，可快速分析您的三相设计。
