在消费电子产品中,手机行业竞争激烈且更新换代极快,对于新技术的渴求更高于 其他电子产品。其中,充电技术是手机性能的关键指标之一。近期无线充电功能已 成为中高端手机的标配,但无线充电技术受制于传输功率及效率,充电速度还未能 与快充媲美。手机快充技术虽然已将充电功率提升到100W 以上,但面临着协议不 互通的问题,用户还需要使用配套的有线充电器。当然无论使用哪种充电技术,让 用户获得更好的使用体验,让产品的品质更优是行业不断的追求。

ITECH 具有多款高速高精度可编程电源及电子负载,可帮助手机制造商、 芯片厂商、检测机构等完成充电性能测试。

一、手机快充功能测试

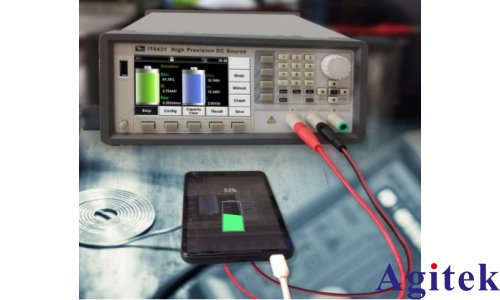

与采用完整的真机测试相比,将电池替换为电池模拟器可以更便捷更准确的反应出 快充效果。电池模拟器具备双向电源结构,可以提供可编辑的电池模型,稳定快速 的模拟电池各种容量及内阻变化。ITECH 电源产品 IT6400 双极性电源/电池模拟器 就是其中的佼佼者。IT6400具有适合快充参数的宽范围参数,内置自定义电池模型 功能,全系列最高分辨率达 InA,响应速度最快20us。多家手机厂商及检测机构采购 艾德克斯 IT6400 双极性电源/电池模拟器来完成手机充电电流测试。

测试方法:

使用双向电源替代真实手机电池接入手机,提供手机开机驱动电压,开机。

开机后再接入适配器对手机进行充电,此时双向电源吸收充入的电量。

采集手机充电过程中的充电电流变化,以此判断手机性能。

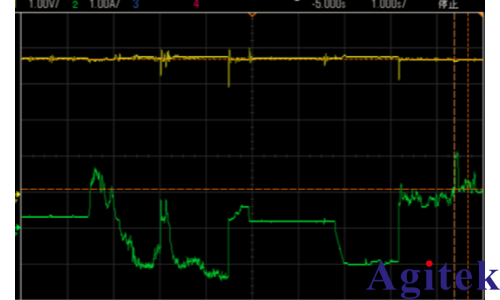

这种测试方法对双向电源的性能提出了较高要求。在典型案例中我们可以看到: 普通的双向电源若动态响应速度不够快,在进行放电充电切换时电流高速变化, 会导致电压大幅跌落(如图二)。电压的跌落有可能使手机直接关机,频繁开关机则会导致手机烧坏,严重影响测试工作的进行。

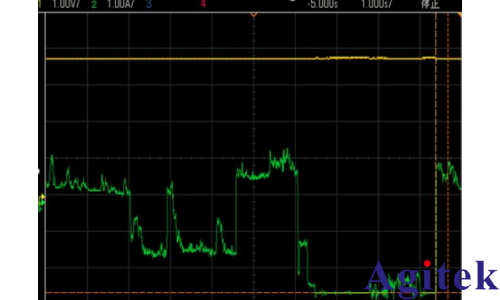

艾德克斯IT6400系列具备小于20us 的快速动态响应,图三可以看出,在整个测 试过程中电压波形几乎没有跌落,稳定性较好。

二、无线充电芯片测试

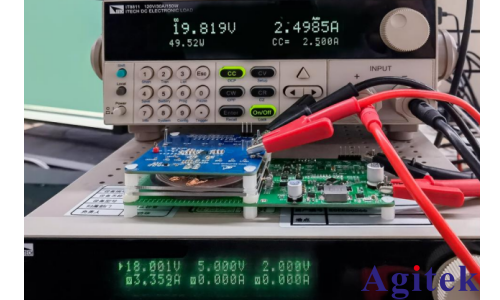

TECH 某半导体用户为主流手机厂商提供无线充电芯片,需验证芯片的实际充电功 率。在无线充电系统中,包含输入电源、发射和接收三大系统,用户使用 IT63224 直流电源替代实际连接时USB端的供电,使用IT8811 直流电子负载替代电池拉载。 在电源负载界面上可直接获得高分辨率的实测数据。

T6300 系列为高性能的可编程三路直流电源,每路输出均可调,全隔离通道间可串 联、并联及同步,扩展供电能力。该系列具有1mV/1mA 的高分辨率,配备远端测 量的功能,内置的标准的USB/RS232 通讯接口,是一款广受欢迎的实验室直流电 源。IT8800系列高速高精度可编程直流电子负载电压电流测量速度均达到50KHz,分辨率达 0.1mV/0.01mA,测试电流上升速度 0.001A/us~2.5A/us 可调,内置 RS232/USB 通讯接口,产品稳定性高,应用行业宽泛,能满足各种测试需求。
