频谱分析仪是电子研发与通信测试中不可或缺的工具，正确使用不仅能确保测量精度，还能有效保护设备。以下是简明操作指南，助您高效完成测量。1. 准备工作

检查设备：确保频谱分析仪及其配件（如探头、天线、连接线等）完好无损，接触良好。

校准设备：在每次使用前进行自检和校准，以确保测量准确性。

2. 连接信号源

连接电缆：将待测信号通过适当的连接器和电缆连接到频谱分析仪的输入端口。注意避免过度弯曲或拉扯电缆。

选择合适的探头/天线：根据测量对象选择对应的探头或天线，保证信号传输的**效果。

3. 设置参数

中心频率（Center Frequency）：设定你要测量的信号的中心频率。

扫宽（Span）：设定频谱分析范围。较大的跨度可以看到更广的频谱范围，但分辨率可能降低；较小的跨度可以获得更高的频谱分辨率。

分辨率带宽（RBW, Resolution Bandwidth）：设定频谱分析的分辨率带宽。RBW越小，频谱分辨率越高，但扫描速度越慢。

视频带宽（VBW, Video Bandwidth）：设定视频带宽，用于平滑显示噪声和信号。通常应设置为RBW的1/10。

参考电平（Reference Level）：设定图形显示的最大功率电平，确保信号不超出显示范围。

4. 执行测量

开始扫描：在“Sweep”中选择连续扫描或单次扫描，启动频谱扫描。

调整显示：根据需求调整显示参数，如缩放、偏移等，以更清晰地观察信号特征。

记录数据：可以利用频谱分析仪内置的存储功能保存数据，也可通过外部存储设备或软件记录测量结果。

5. 分析结果

峰值检测：使用频谱分析仪的峰值检测功能标记频谱中的峰值信号。

频谱比较：可以进行多个频谱的比较，找出差异和变化。

噪声分析：评估信号中的噪声水平和干扰源。

6. 安全注意事项

避免过载：不要让信号功率超过频谱分析仪的最大输入范围，以免损坏设备。

静电防护：使用ESD防护措施，避免静电对频谱分析仪和被测设备造成损害。

环境条件：保持设备在适当的温度和湿度环境中工作，避免剧烈振动和冲击。

实际使用示例

假设你要测量一个无线通信射频信号的频谱，可以按照以下步骤：

检查并校准设备。

连接信号源：

使用同轴电缆将信号发生器连接到频谱分析仪。

图为普源精电DG2000信号发生器和RSA5000频谱分析仪

设置参数：

中心频率设为目标频率40 MHz。

扫宽设为80 MHz。

RBW设为1 MHz。

VBW设为100 KHz。

参考电平设为0 dBm。

执行测量：

开始扫描，并确保信号出现在屏幕上。

调整显示以获得**观测效果。

图为普源精电RSA5000频谱分析仪

分析结果：

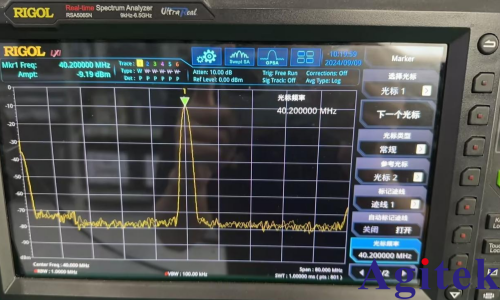

用峰值检测功能标记重要信号，可见当前捕捉到的是一个频率40.2MHz，幅值-9.19dbm的信号。

记录并保存数据。

图为普源精电RSA5000频谱分析仪

总结

正确使用频谱分析仪不仅要求熟悉设备操作步骤，还需具备一定的专业知识和经验。通过认真准备、合理设置参数、谨慎操作和细致分析，你可以更准确地测量和理解各种电子信号的频谱特性。
