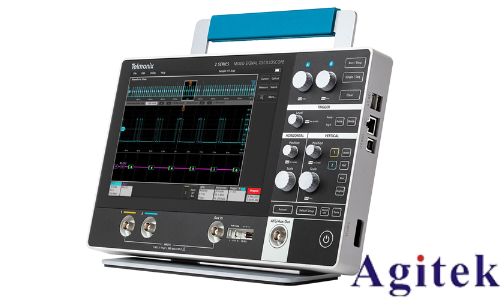

泰克（Tektronix）MSO22是一款集示波器与逻辑分析功能于一体的混合信号示波器，广泛应用于电子研发、电源测试及通信信号分析等领域。在实际应用中，准确评估其噪声水平对于确保测量精度至关重要。以下是针对MSO22示波器进行噪声水平测试的系统化步骤，涵盖硬件设置、软件配置与环境优化，帮助用户获取可靠数据。

一、测试前准备：硬件连接与探头选择

首先，选择合适的探头是降低测量噪声的关键。对于低频信号（<1MHz），建议使用无源探头，以减少附加噪声；若测试高频信号（>10MHz），则应选用有源探头以保障信号完整性。测试电源纹波时，推荐使用P6245差分探头，可有效抑制共模干扰。连接时，确保探头接地线尽可能短，优先采用“接地环+接地夹”双重接地方式，减少地环路引入的噪声。

二、示波器参数设置：优化采集条件

将探头连接至被测设备后，对MSO22进行参数配置。垂直刻度建议设为10mV/div，时间基准设为10μs/div，以清晰捕捉纹波与瞬态噪声。为滤除高频干扰，应启用20MHz硬件带宽限制，避免开关电源谐波影响测量结果。同时，关闭不必要的通道，减少串扰。

在采集模式上，可根据需求选择“平均模式”或“高分辨率模式”。平均模式通过对多次采样结果取平均，可降低30%-50%的随机噪声，适用于稳定信号；高分辨率模式则适合慢速变化信号的精细测量。

三、噪声分析：时域与频域结合

采集信号后，观察波形的峰峰值（Vpp）与均方根值（VRMS），判断噪声是否超出设计容限。例如，开关电源测试中，通常要求Vpp≤5mV，VRMS≤1.5mV。此外，结合FFT功能进行频谱分析，可定位噪声的主要频率成分，识别是否存在特定频率的干扰源，如开关频率谐波或EMI耦合。

四、环境与电源优化

为确保测试结果真实可靠，需优化测试环境。将被测设备置于金属屏蔽箱内，隔离外部电磁干扰（EMI）；使用屏蔽电缆连接探头与示波器，减少空间耦合。电源方面，建议为被测设备提供独立供电，优先采用低噪声的线性电源，避免开关电源引入额外噪声。

五、典型应用验证

以开关电源噪声测试为例，按照上述步骤操作，若测得纹波满足IEC 61000-3-2标准，则表明系统噪声控制良好。在通信信号测试中（如CAN总线），同样可采用该流程评估信号噪声容限，确保通信稳定性。

综上所述，泰克MSO22的噪声测试需从硬件、软件与环境三方面协同优化。通过科学的测试流程，不仅能准确评估噪声水平，更能提升整体测量系统的可靠性与专业性。
