次时代无线通信5G正在快速普及中。5G拥有低延时以及多连接的特点。例如车对车通信系统VX2，高速通讯的用途在增加。高速信号使用的回路中不可或缺的元器件之一“PIN二极管”。PIN二极管是P区和N区中间夹一层本征层(Intrinsic Layer)的半导体器件。P区、I区、N区取各自的首字母从而被称为PIN。

PIN二极管拥有以下特征。
• 端子间的电容非常低，对高速信号的传输没有影响。
• 施加正向电压时有正向电流流动，使得其能作为可变电阻工作。
根据这些特性、成为适用于AGC（Auto Gain Control）回路以及高速信号的收送信切换、开关控制等应用。

PIN二极管的用途

AGC（Auto Gain Control）回路
高速信号的收发切换、开关控制回路

测试案例

PIN二极管，施加正向电压时有正向电流流动，使得其能作为可变电阻工作。这个特性被称作高频正向电阻（射频电阻）多用符号“Rf”来表示。本例中，以100MHz频率施加不同直流电流的情况，测试P/N二极管的If-Rf特性。

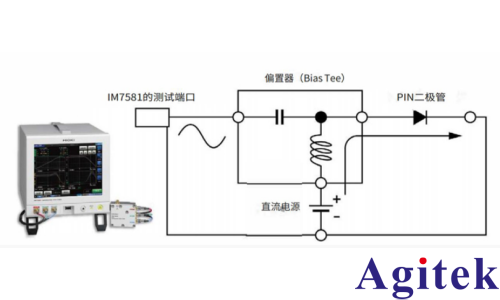

偏置器（Bias Tee）请如下图方式连接。
从直流电源流出的直流电流被阻挡住不流入IM7581。另外，IM7581的100 MHz测量信号被偏置器（Bias Tee）内的扼流圈阻挡，不流入直流电源。通过偏置器（Bias Tee），PIN二极管在施加直流电流的状态下，用100MHz来测量高频正向电阻。

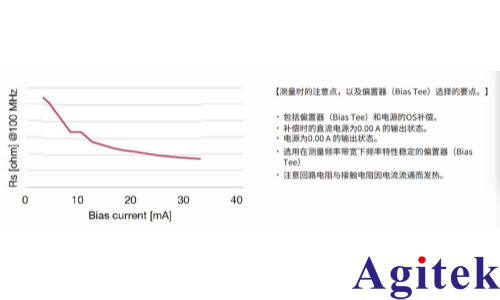

实测数据

使用阻抗分析仪IM7581，进行PIN二极管的电阻测量数据如下。

使用仪器
