现在使用的电子设备通常会产生非正弦、不规则电流，其中谐波电流会被馈入通用供电系统中。设备如要符合传导发射标准，必须监测这种电流。R&S®NPA701 一致性测试仪能够不间断地高效监测电流。

您的任务

现代电子设备使用开关电源，这会产生强大的谐波电流，并注入电源网络。IEC/EN 6100032 标准定义了谐波电流发射限值，共分为四种设备类别。根据设备类别和周期时间，必须在准确定义的时段内分析谐波电流，并确保在规定的限值范围内。

要达到第 40 次谐波的所需精度，需要自动执行测试。

罗德与施瓦茨解决方案

R&S®NPA701 一致性测试仪能够不间断地实时采集和处理信号，可加快测量。准确测量可确保符合相应标准，即使是关键设计也同样如此。

R&S®NPA-Zx 电源适配器选件能够简单安全地将被测设备插入 R&S®NPA701。随适配器一起提供的电缆连接到仪器前面板上的插座。提供适用于不同国家/地区的适配器，确保可正确连接。

装置向导可确保准确操作

R&S®NPA701 装置向导可指导用户完成测量并配置仪器参数，以便尽量减少测量误差，确保快速获取结果。测量流程完全自动化。用户不必事先了解相关标准。

在测量过程中持续监测并显示所有环境变量，例如电源电压和电源质量。使用颜色标记偏差。

步骤 1

测量步骤

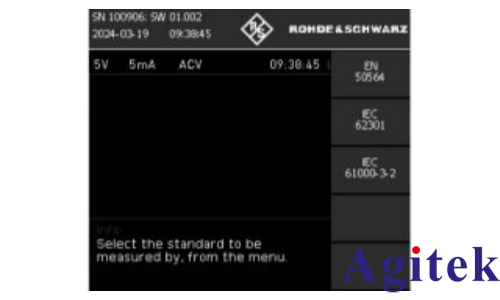

1. 在向导中选择IEC/EN 6100032标准。

步骤 2

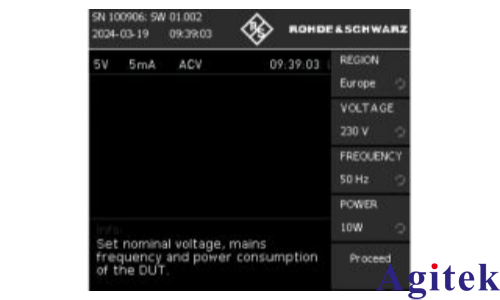

2. 为被测设备设置正确的电源电压和电源频率（手动设置或根据所选地区自动设置）以及预期功耗。

步骤 3

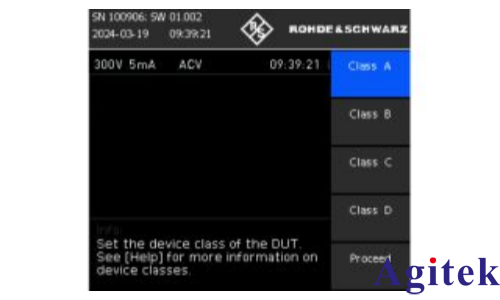

3. 选择正确的设备类别。

步骤 4

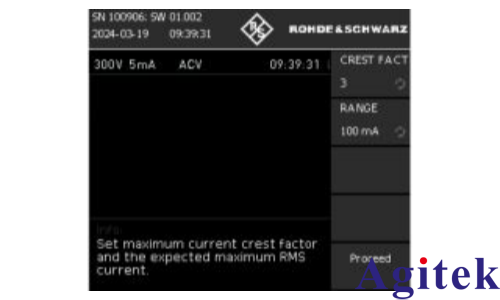

4. 设置峰值因子和最大电流（有效值）。

步骤 5

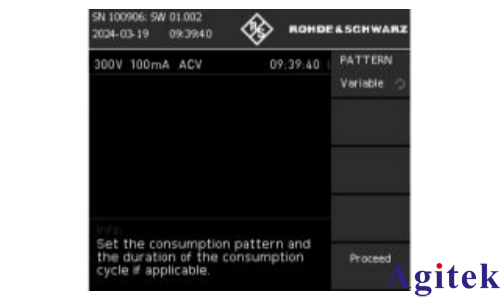

5. 将电流消耗模式设置为静态、周期或可变模式（如已知），以便加快测量。

步骤 6

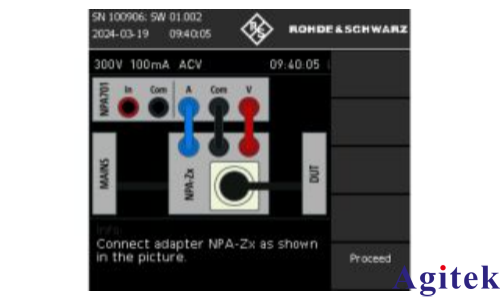

6. 根据向导所示连接被测设备，并将被测设备切换到所需的操作模式。

步骤 7

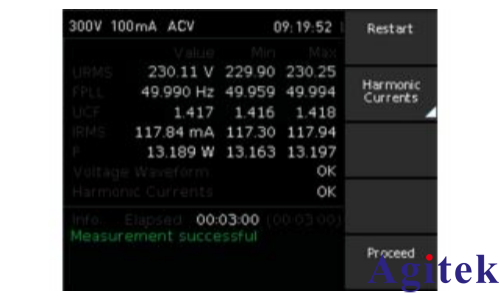

7. 测量期间和测量结束后清楚显示测量结果，包括最小值和最大值。

测量完成后，结果可保存到 USB 闪存盘中。仪器将创建一个交互式 HTML 表格并可在其中填写用户数据，以便根据具体要求自定义测试报告。

总结

罗德与施瓦茨的 R&S®NPA701 一致性测试仪具有易于使用的装置向导，能够根据 IEC/EN 61000-3-2 标准准确简单地自动测试电子设备的谐波电流发射，确保电子设备符合标准要求。准确的测试结果还可以保存到 USB 闪存盘中。
