IT2705是一款高度集成的模块化直流电源分析仪，专为动态功耗测量、电池模拟与电源特性分析而设计。集成直流电源、回馈负载、任意波形发生器、示波采样与数据记录功能，支持图形化操作界面，无需二次开发即可完成复杂测试流程。IT2705直流电源分析仪支持多种功能模块灵活组合，包括直流源、双向源、回馈负载及SMU模块，单模组功率覆盖20W至500W，最多配置8通道。适用于IoT终端、芯片供电、汽车电子与智能穿戴等场景，助力工程师深入解析启动波形、瞬态响应与功耗特性，全面提升测试效率与准确性。

产品特点

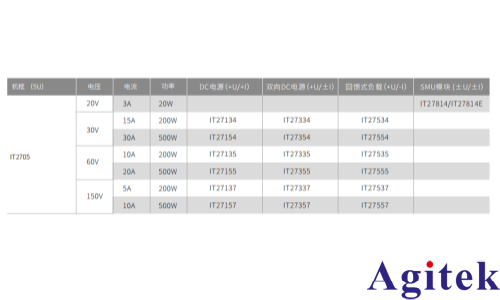

♦ 支持20种模组（包括DC源、回馈载、双向源、SMU模组）

♦ 最多可安装8个模组，通道间独立控制且相互隔离

♦ 支持两组”主从并联“设置，轻松升级功率测试范围*1

♦ 图形化操控界面，引导式菜单界面，极大提升易用性

♦ 集成LIST、序列输出、电池测试/仿真、任意波形自定义与正弦扫频等多种功能于一体

♦ 通过配备IT27814SMU模组，标配支持电化学阻抗谱（EIS）测试功能，频率范围0.01Hz~20kHz

♦ 内置安时/瓦时统计功能，自动统计回馈电量

♦ 灵活切换界面显示模式：Meter/Scope/DataLogger

♦ 示波模式下，采样率高达200kHz

♦ 数据采样记录最小时间间隔高达20us

♦ 支持Web控制功能，使用通用的浏览器实现所有功能控制

♦ 标配USB/LAN/CAN/DigitIO通信接口，提供免费程控软件PV2700

*1IT27814&IT27814E模组仅在CC模式下支持并联

产品功能与优势

八通道模块化电源分析平台

IT2705直流电源分析仪是一款性能强大、操作高效的模块化电源分析主机，支持最多安装8个不同类型的模组（直流源、双向源、回馈负载、SMU模组），并通过彩色触控屏实时监控所有通道参数，支持View1/View4/View8等多种Meter模式切换。所有模块可在同一系统中协同运行，实现输入、输出与负载的统一控制与监测，免去多台仪器组合的复杂流程。尤其适用于DC-DC模块测试，源与负载可同框集成，一站式完成供电、加载、测量与数据采集，显著提升研发效率。同时，模块支持灵活更换与升级，满足测试需求变化，助力实现长期投资价值最大化。

示波功能

IT2705直流电源分析仪全系模组均具备高达200kHz的示波采样率，支持对DUT电压、电流与功率波形的高带宽、实时监测，无需外接电流探头、分流器或电压探头，即可完整捕捉启动/关断瞬态、负载波动及干扰事件，显著简化测试流程并提升分析效率。此外，IT2705直流电源分析仪面板配备独立示波操作键（含触发、单次捕捉、运行/停止、时基调节等），让调试更直观、更高效。

任意波形模式（Arb）

IT271XX/IT273XX/IT275XX/IT278XX模组均配备高性能任意波形（ARB）输出功能，支持用户自定义电压、电流、功率或阻值随时间变化的输出序列，可精准模拟DUT输入端的电压瞬变、干扰跌落、负载脉冲等动态工况。内置多种标准波形类型，包括正弦波（Sine）、脉冲（Pulse）、梯形（Trapezoid）、指数（Exponential）、阶跃（Step）、斜坡（Ramp）、阶梯（Staircase）以及用户自定义波形（最多128点数据导入）。ARB功能广泛应用于电池工况仿真、DC-DC稳定性测试及通信设备启动行为分析等多类动态测试场景。

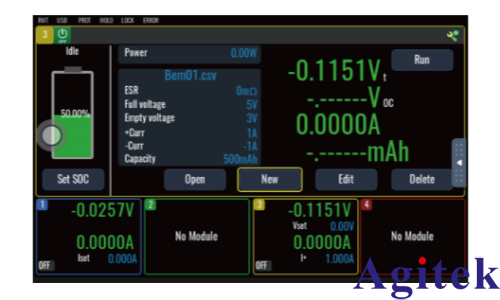

电池模拟功能

IT273XX/IT278XX模组支持电池模拟器功能，可精确还原电池在不同荷电状态（SOC）下的电压-电流行为。用户可设置电池的开路电压、内阻和容量等关键参数，系统将根据DUT的电流请求动态调整输出电压，模拟真实电池的充放电过程。相比实际电池，模拟器具备更高的可重复性，特别适合用于电池供电设备开发、电源管理芯片验证等场景。
