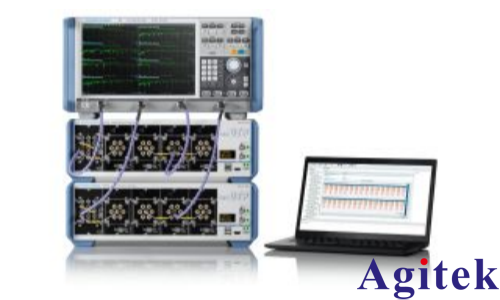

罗德与施瓦茨利用罗德与施瓦茨矢量网络分析仪，以及由R&S®ZNrun矢量网络分析仪自动化套件控制的两台R&S®OSP320开放式开关与控制单元，为高速电缆提供完全自动化的合规性测试解决方案。

您的任务

为数据中心或消费电子设备测试高速电缆是一项高度复杂的任务，需要具备高精度、支持极高频率以及多端口配置。采用传统手动方式，借助四端口矢量网络分析仪进行测试，不仅耗时较长，还容易出现人为误差。高速电缆由多根铜线组成，这些铜线以差分信号路径的形式排列，通常称为“通道”。通道的数量决定了该高速电缆支持的最大传输速率。例如，最新的IEEE以太网物理层规范IEEE 802.3dj支持单通道数据速率为200 Gbps。<b这使得高速QSFP-DD外形以太网电缆在8通道下可实现高达1600 Gbps的数据速率。

随着被测电缆的通道数量增加，测试是否符合IEEE 802.3标准的任务变得愈加繁琐、复杂且耗时。这主要是由于在使用四端口矢量网络分析仪（VNA）时，需要进行更多次的重新连接。

验证是否符合标准，需要测试每条通道的传输性能，以及所有邻近通道的TX至RX串扰——近端串扰（NEXT）和远端串扰（FEXT）。为了测量所有S参数，采用传统四端口矢量网络分析仪方案的设计或测试工程师需多次重新连接端口与电缆，才能完成单根电缆的测试。每根电缆的合规性测试可能需要近一周时间，八通道的情况亦然。

罗德与施瓦茨解决方案

罗德与施瓦茨推出了一款基于R&S®ZNrun矢量网络分析仪自动化套件的全自动化合规性测试解决方案。该方案可轻松、精准且省时地对高速电缆进行标准合规性测试。

合规性测试软件会根据标准规范，自动执行所有必要的测量步骤，并对所有测量数据进行后处理，包括信道工作裕量（COM）和有效回波损耗（ERL）。该软件还会自动生成一份全面的测试报告，其中包含整体合格/不合格判定。该软件套件可帮助用户轻松分析测试结果并验证被测电缆，从而节省大量时间，同时最大限度地降低人为错误。

罗德与施瓦茨面向高速以太网电缆组件的自动化合规性测试解决方案，将罗德与施瓦茨矢量网络分析仪的精准度和高性能，与灵活的R&S®OSP开放式开关与控制平台以及R&S®ZNrun软件套件相结合，使测量更加快速、简便且可靠。

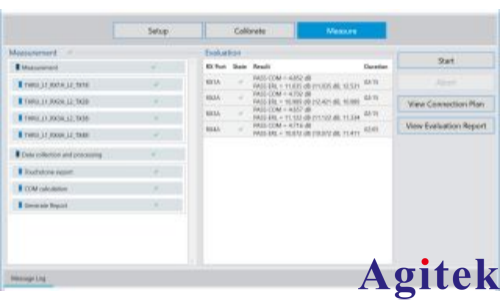

借助R&S®ZNrun，高速电缆的合规性测量变得轻而易举，只需三个步骤：设置—校准—测量。R&S®ZNrun还能控制测试步骤的执行情况，列出每个步骤应采取的操作（左图），并显示当前结果（中图）。

简单且省时的全自动多端口矢量网络分析仪测量

配备R&S®ZNRUNK4xx合规性测试自动化选件的R&S®ZNrun，提供了一种简便的测试流程，包含三个简单步骤：设置、校准和测量。每个自动化步骤均旨在最大限度地缩短校准和测量时间。智能电缆管理功能免去了测试设置中繁琐的端口重新连接操作。通过自动化数据采集和结果处理，R&S®ZNRUN-K4xx合规性测试自动化选件可确保结果的可重复性并显著节省时间。

超越合规：软件功能提供的远不止合规测试

除了完全自动化的合规性测试外，R&S®ZNrun还能够灵活适应各种测试需求。信号完整性开发人员和测试工程师可使用R&S®ZNrun软件套件来验证其电缆组件。对于电缆的快速初步评估，可取消选择部分测量步骤。用户可自定义测量参数，例如频率范围或扫描时间，以便在开始全面合规性测试之前进行初步的合理性测量。

借助项目生成器功能提升测试效率

R&S®ZNRUN-K400信号完整性基础选件中的项目生成器功能通过自动化关键任务并简化工作流程，彻底革新了测试过程。鉴于IEEE 802.3以太网连接器和电缆组件存在多种不同的外形尺寸，这一创新工具使用户能够自定义被测设备的拓扑结构。这使得能够根据特定测试需求进行量身定制的设置，例如非对称电缆或特殊连接器组装测试。项目生成器可自动生成全面的测试计划和用例，从而大幅缩短准备时间并最大程度地减少人为失误。

此外，该项目生成器内置了优化的校准算法，可确保测量结果准确无误，同时支持无缝文件导出，以实现高效的数据管理。通过为信号完整性测试提供结构化方法，该项目生成器显著提升了整体效率与可靠性，成为从事高速电缆串行器/解串器（SerDes）标准工作的工程师们不可或缺的得力工具。
