电源纹波测试是评估电源模块稳定性、噪声抑制能力的核心测试项目，它可以精准捕获直流电源输出中的交流纹波分量。而ATE测试系统以自动化、高精度等特性在电源模块、半导体、汽车电子等测试场景中应用广泛。那么如何使用ATE测试系统完成电源纹波的测试呢？

ATE 测试系统通过信号采集、分析判定的自动化流程，实现纹波的高精度、重复性测试；其测试的流程如下：

1. 通过可编程电源给被测电源供电，让其正常进入工作状态。使用电子负载在被测电源输出端拉载额定电流；示波器的弹簧接地夹接入被测电源的输出端；将这些设备与装有ATE测试系统的电脑相连。

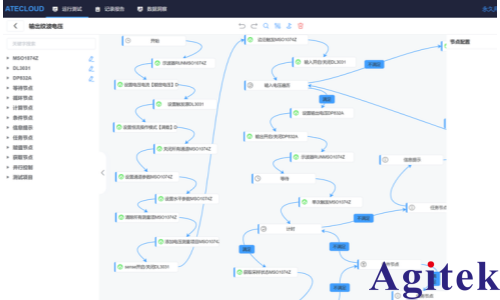

输出纹波项目搭建

2. 以纳米软件的ATE测试系统ATECLOUD为例，在系统中提前搭建好纹波测试方案，并配置好参数。

3. ATE 系统自动启动 DUT 供电，电子负载加载预设电流；

纹波测试

4. 探头采集电源输出电压信号，通过 ATE 的信号控制设备模块进行自动化测试；系统会控制采集模块按设定采样率连续捕获信号。

5. ATE测试系统自动计算纹波 Vpp、RMS 值，绘制纹波时域波形和频域频谱。

6. ATE系统会自动对比测试结果与预设阈值，输出 “合格 / 不合格” 判定；系统生成测试报告，包含纹波波形图、频谱图、关键指标数据、测试条件等。

电源测试

通过以上流程ATE 系统以高精度采集 + 自动化流程 + 抗干扰设计的优势，可轻松实现了电源纹波的高效、精准、可重复测试，系统可以将技术指标转化为量产效率；既满足研发阶段的深度分析需求，又适配量产阶段的批量检测需求，是电子仪器测试行业必然的发展路线。
