使用混频器测量向导以及 SMARTerCal，R&S®ZNB 矢量网络分析仪可简化仪器配置及校准。

您的任务

混频器在许多 RF 及微波系统中都至关重要。混频器的主要功能是将信号上变频或下变频到所需频率。在设计 RF 系统以及测试系统电平合规性时，必须了解混频器的性能。以往，有关混频器变频损耗的标量测量需要用到多台仪器：两个信号发生器、一个频谱分析仪以及一个功率计（用于校准两个源），还需要使用多个衰减器来降低混频器端口上阻抗失配的影响。用户需要花大量时间校准测试装置（因电缆损耗）并进行测量。此外，必须进行多个 RF 连接，这就增加了出错率。如需进行频率扫描或功率扫描测量，需要使用控制计算机及软件实现测试设备的同步操作，这进一步增加了复杂性以及成本。

测试与测量解决方案

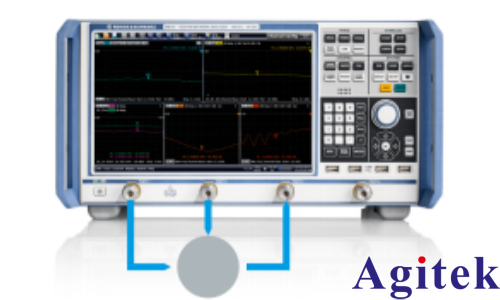

R&S®ZNB 矢量网络分析仪融入多功能设计，结合混频器测量向导以及 SMARTerCal，效果远优于传统的矢量误差校正 S 参数测量。

R&S®ZNB 矢量网络分析仪带有第二路内部源（选件），测量速度提高十倍，提供了功能完善的工具，可有效且准确地测量混频器变频损耗、RF 输入及 IF 输出端回波损耗，以及 RF 和 IF 端口的 LO 隔离度。此外，R&S®ZNB 矢量网络分析仪具有高线性度接收机以及宽扫描输出功率范围，可确保精确的混频器压缩点测量。

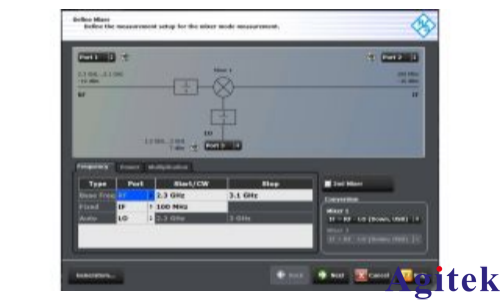

混频器测量向导是一种直观化的工具，可指导用户通过三步配置仪器，以便进行测量并显示结果。

第 1 步：确定频率和功率电平、分配源以及接收机端口

第 2 步：从预定义列表中选择混频器的测量参数

第 3 步：选择使用未经校准或经校准的混频器测量值继续操作

SMARTerCal 有效处理功率校准以及完整的 N 端口系统误差校正。它可以扫描所有的仪器设置及测量通道，以优化校准流程，进而最大程度地减少所需的端口连接。SMARTerCal 适用于混频器测量并且具有指导用户校准的单独向导，以便在所有频率下获得高度准确的矢量误差校正波量。

功率校准可使用只连接到一个端口的外部功率探头完成。用户可通过系统误差校正，推导出其他端口的矢量误差校正波量。该方法适用于所有端口上的校准功率测量，并且能够显著缩短使用多端口时的校准时间。使用自动校准单元可进一步缩短所需时间以及多端口校准中的连接数量。综上，SMARTerCal 可管理并简化校准，具有明显的时间优势，而不会影响准确性。

用户也可以在所有的混频器端口上执行源功率平坦度校准。结合分析仪出众的端口阻抗能力，这可以消除依靠额外衰减器来降低阻抗失配的必要性，从而进一步增加测量准确性。

R&S®ZNB 还支持更复杂的变频测量应用，包括：

两级级联混频器

谐波混频器

倍频器

通过 USB、LAN 或 IEC 总线的外部源控制

总结

多功能 R&S®ZNB 矢量网络分析仪具有第二个内部源（四端口型号），结合混频器测量向导以及 SMARTerCal，提供了一种高度有效的单仪器解决方案，可快速、准确地测量变频器的特征。
