变频器广泛应用于风机，泵类等机械设备控制领域，具有控制控制便捷，减少设备冲击延长设备使用寿命节能等优点。变频器的效率测试是衡量变频器性能的重要指标。

变频器信号特点和功率分析仪性能要求：

变频器的初级和次级电路中有大量的谐波分析和高频分量。因此，测量变频器的功率分析仪就必须具有高带宽，高精度，滤波等功能。

仪表推荐：

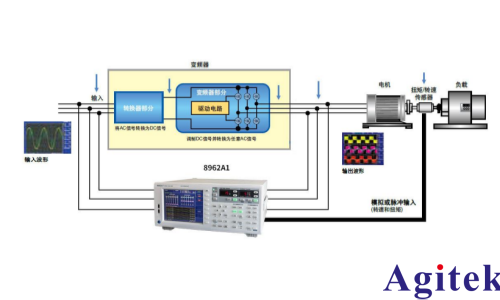

8962A1带宽可达300KHZ，电压电流同时采样，支持固定1000HZ，1-100KHZ可调线路滤波，10-10KHZ可调频率滤波，基本精度可达0.1%，支持1-500次谐波测试和间谐波测试。支持三路输入和三路输出，输入输出同时测量并计算效率，具有数据存储功能可将数据导出excel表格，绘制出效率曲线。

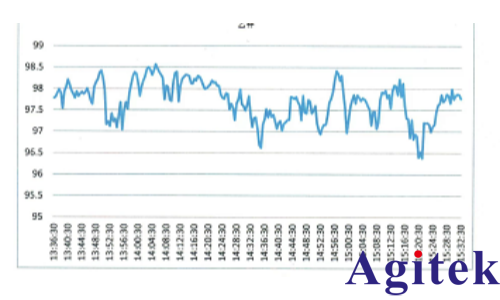

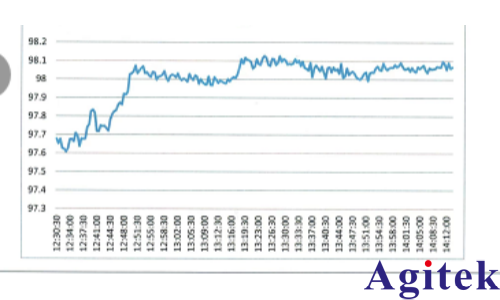

效率曲线

用户受益：

1.8962A1在一台仪表上能同时测试输入和输出端电压，电流，功率频率等并且能够查看波形显示谐波直接计算出效率，缩短用户的测试和评估时间。数值计算基于波形数据，测量结果非常准确可靠。

2.支持宽量程输入，带有电压电流量程换挡，避免传感器等此类附件带来误差。

3.载波信号的高频谐波分析和初级电路的谐波分析。
