软波导是微波设备和馈线间起缓冲作用的传输线，其内壁呈波纹结构，具有很好的柔软性，能承受复杂的弯曲、拉伸和压缩，因其独特的结构和多功能特性，不仅适用于航空航天、军事通信等高端领域，也适用于对安装灵活性和成本效益要求高的各种应用场景。

其与硬波导相比，一是可以消除硬波导之间的装配误差，二是利用软波导的可变形性，能够实现对反射器或馈源组件的指向微调，因此成为解决特定问题的优选方案。

本次测试实例分享的是：使用T5260A-2U5矢量网络分析仪进行软波导的测试。

测试场景图

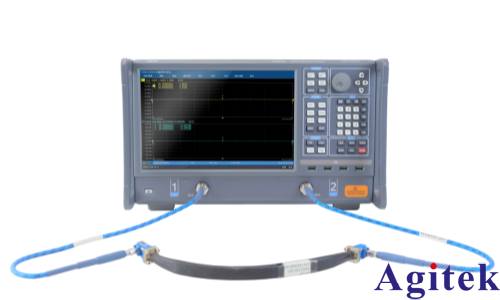

图1 测试场景图

被测材料实物图

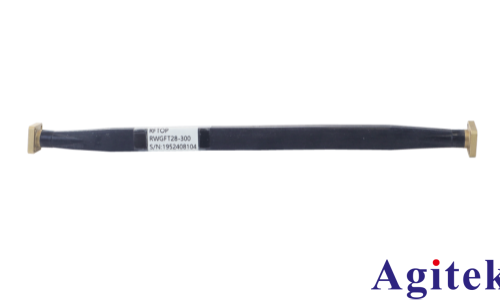

图2 软波导实物图

测试内容

此次被测产品软波导的测试频段为26.5GHz-40GHz，其产品手册上标明，损耗值的标称值范围为0.0000dB-0.8551dB，允许误差小于0.2000dB，驻波比的标称值范围为1.0262-1.2548,允许误差小于0.1000。

经测试，T5260A-2U5与友商仪器的测试结果对比，如图所示：

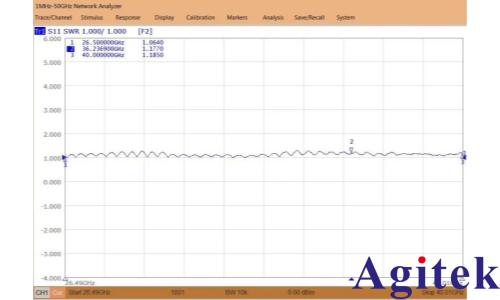

图3.1驻波比实测图（创远）

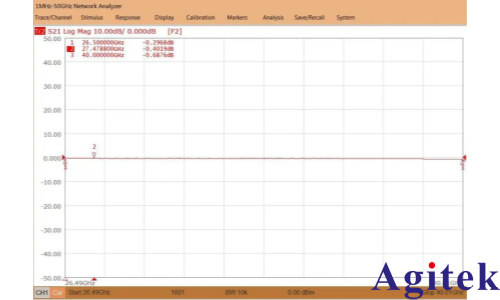

图3.2损耗值实测图（创远）

图3.3驻波比实测图（友商）

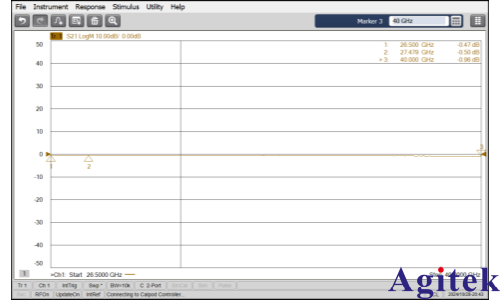

图3.4损耗值实测图（友商）

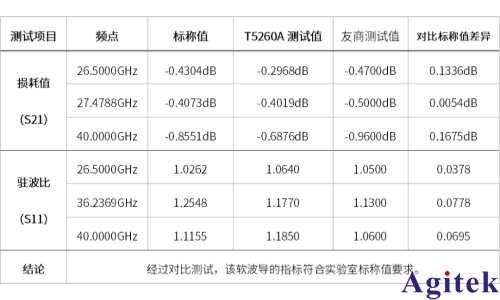

软波导测试数据对比一览表
